 M57 revisitée

Aller en bas
AuteurMessage
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: M57 revisitée   Jeu 2 Aoû 2018 - 17:06

Bon, est-ce que cela mérite vraiment un nouveau poste ? tant pis :p
Réfléchissant à ce que je pourrais imager dans les prochain soir je pense à la pose courte sur M57, je me rappelle qu'au tout début de cette aventure je l'avais imagée mais le résultat était assez brouillon. Histoire de savoir si l'acquisition était mauvaise et si je pouvais la recommencer je décide de retourner dans mes brutes et de refaire le traitement en repartant de zéro!
La nuit semble correcte mais sans plus niveau seeing, cela bouge même plutôt beaucoup... tant pis, je trie large et garde 3000 brutes sur 4300.
Vu que c'est une image en NB, je remets la même couche couleur par le dessus !  et voilà, emballé c'est pesé  Cool
Regardez comme la fameuse spirale à droite commence à se dévoiler  pirat


m57 by Mathieu Levêque, sur Flickr

Bonne journée Smile

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 18:14

Pour le fun, j'ai essayé de voir quelle était la résolution de cette image, je sais que mon échantillonnage est de 0.41"/px (vérifié par astrométrie), en regardant le plus petit écart entre deux étoiles (juste au dessus de la nébuleuse).
Image en fausses couleurs, affichage logarithmique, 5 pixels d'écart.
 j'en ai conclu que je devais être proche de 2" de résolution Smile c'est pas mal, mais je pense qu'on peut mieux faire, avec un meilleur seeing évidement.

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 19:41

En effet, elle commence à apparaître... Avec un meilleur seeing tu finiras pas l'avoir...  Mr. Green

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Serge B
Neptune


Nombre de messages : 3025
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 19:59

@Mathieu: j'ai comparé (je sais c'est présomptueux...) avec ma dernière photo de M57 prise avec l'APN.
Je vois moins de détails dans M57 et les couleurs ne sont pas les mêmes.En diminuant le contraste la galaxie au-dessus à droite se révèle aussi avec une autre (+/- symétrique à M57) à gauche en bas. Je trouve aussi 2" de résolution dans ta photo. Après collimation du RC400 et le seeing (?) de ma photo je sépare 1" mais encore une fois faut voir le seeing et le suivi (poses 180 sec) et je ne me souviens plus du total.Quand j'ai pris M57 je me souviens que le ciel était bon. J'espère un jour avoir aussi autant de détails dans les nébuleuses....

_________________
Serge B
Revenir en haut Aller en bas
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 20:08

Sympa l'anneau !
J'ai l'impression qu'il y a quelque zones en périphérie de la nébuleuse que la couche couleur n'a pas su recouvrir. C'est signe de progrès, non ? Tu as combien de temps de pose ?
Très belle spirale aussi, ça me rappelle un défit que c'étaient lancé certains membres du NHO (juste les petits échantillonnages et logues focales) qui consistait à essayer de faire apparaître les 3 "couronnes" autour de la nébuleuse...
J'imagine que tu vas te lancer dessus cette nuit ? Ou avec la Lune, c'est pas top pour une image L...
Comment fais-tu pour connaître la résolution "pratique" de ton setup ?
Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 20:12

Merci!

M57 est traitée localement, c'est pour cela qu'il y a plus de détails dedans. Je pense que tu as au moins autant de détails, mais je te l'accorde ce n'est pas facile à faire ressortir, je suis passé en affichage logarithmique mais comme cela a tendance à écraser les détails brillant j'ai du appliquer un bon Lucy-Richardson, puis des filtres passe-haut, etc... ce n'est pas sorti tout seul. Je suis impressionné que tu arrive à séparer 1" ! chapeau je serais curieux de voir ça Smile

Il faudra que je repasse une fois chez toi pour voir la bête, et puis étant adepte de résolution, tu me mets l'eau à la bouche Wink

Je vais essayer de faire une image ce soir, mais avec la lune dans le ciel et le ciel de saint-véran en tête.... on verra  ! je n'ai pas trop d'idée encore.

Arnaud, oui, un début de couronne est visible en tirant très très fort sur les niveaux, mais donc ca ne sert à rien de vouloir la montrer ici. Pour ce qui est de la couleur, oui, alors ca date, c'est juste pour faire joli, cela venait d'une image prise au C8 par PP mais il n'y avait que peu de temps de pose et peu de résolution, du coup, on fait avec, je n'avais rien d'autre sous la main  Mr. Green mais on vois que les bords de la nébuleuse sont un peu "joufflu" mais que la couleur ne les couvre pas.

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 20:14

Pour le temps de pose il y a 3000x2" si je ne me trompe pas Smile donc 100 minutes

Pour la résolution, une fois que tu as connaissance de ton échantillonnage, il suffit de regarder quel couple d'étoile tu arrives à séparer. Il n'y en a pas toujours de très proche. Sur une image encore linéaire on pourrait faire un lien avec la FWHM, mais comme mon image est en affichage logarithmique, ca ne va plus ^^

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
Serge B
Neptune


Nombre de messages : 3025
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 20:29

Pour la résolution pratique  j'ai comparé le plus petit écart entre deux étoiles très proches et les 230" de la nébuleuse....C'est facile mais  je n'ai pas fait le calcul d'erreurs. Je trouve 2"chez Mathieux et 1 " chez moi.
Il me semble que le RC est bien pour les étoiles mais moins bon pour les surfaces, par manque de contraste dû à l'obstruction.

_________________
Serge B
Revenir en haut Aller en bas
Claude Boucher
Vénus


Nombre de messages : 60
Date d'inscription : 02/12/2013
Localisation : 1367 Ramillies

MessageSujet: Re: M57 revisitée   Jeu 2 Aoû 2018 - 21:44

Juste à propos de résolution dont Serge parle, voici M57 prise par Serge et qui peut montrer la résolution en comparant la netteté des étoiles proches.
Pour les couleurs il faudra améliorer. On est loin, très loin des performances de Mathieu.
Mais on y travaille.

Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 2:45

Pour ce qui est du résultat, je suis persuadé qu'il s'agit simplement d'une différence de traitement. Tu as plus de détails que moi dans la nébuleuse, mais les miens sont accentués. Pareil pour le rendu, on a affaire ici à un object très contrasté, la nébuleuse est très claire et le fond de ciel très noir. C'est pour cette raison que je passe en affichage log, cela fait "remonter" tout le signal faible par rapport au signal plus riche. Cela a cependant l'inconvénient de rendre les étoiles plus plates, moins piquées (gaussienne plus écrasée a cause du log) ainsi que les contraste dans la nébuleuse.

Il y a moyen d'arriver a un affichage log dans photoshop en n'utilisant que les niveaux! il suffit de tirer le curseur du centre vers la gauche (début de la bosse de l'histogramme), ramener la curseur du point noir (celui de gauche), vers la droite au maximum sans boucher de pixels, et de recommencer l'opération deux/trois fois. Ce n'est pas un logarithme maitrisé, mais cela revient presque au même et c'est très facile. Une fois cela fait, une petite courbe en S pour ajouter du contraste et c'est déjà très bien! Attention, s'il s'agit d'une image couleur, il faut que les trois couches soit alignée au mieux dans l'histogramme ! sinon, c'est difficile à rattraper Smile

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 9:09

Ah, cela m'intéresse, votre histoire de résolution...  Razz

Remarquez qu'il y a une autre cible...


Voici un couple d'étoiles au 3/4 résolu... Mais il faut intégrer les différences dues au traitement, faudrait voir les brutes...

Et ce couple d'étoile, exactement...

Semble être de 0.045 arcmin...

Donc:
- si on le considère résolu                     : 0.045 arcmin ou 2.7 arcsec
- si on le considère partiellement résolu : 0.05 arcmin ou 3 arcsec

 salut salut salut

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Claude Boucher
Vénus


Nombre de messages : 60
Date d'inscription : 02/12/2013
Localisation : 1367 Ramillies

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 9:38

Oui, le traitement est à incriminer. Il faudrait partir des brutes. J'utilise les niveaux pour "améliorer" la photo. Mais que veut dire "améliorer" ? J'ai estimé que la brute *.tif contenait beaucoup de détails mais était trop "bruitée" J'ai voulu un ciel noir. En jouant sur les niveaux, le contraste et les courbes on obtient la photo publiée.

@Mathieu: bien d'accord sur la possibilité d'utiliser les niveaux et les curseurs pour obtenir finalement un effet de log...
Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 11:24

Merci, en effet TTF, il s'agit d'étoiles brillantes alors elles apparaissent sur les brutes. Et le couple que tu indiques est bien résolu sur mes brutes (preuve: image à 200%)



voici une vision plus large de la brute (avec une courbe effectuée pour y voir quelque chose). Il y a vraiment beaucoup de signal dans la nébuleuse comparé aux galaxies que je fais habituellement Wink (attention compression servimg car elle fait 600ko)

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 11:33

Impressionnant ! Je me demande quelle résolution j'atteint  scratch
100 minutes, c'est déjà bien ! Tu as su rajouter du temps de pose ? La nuit était magnifique hier soir !

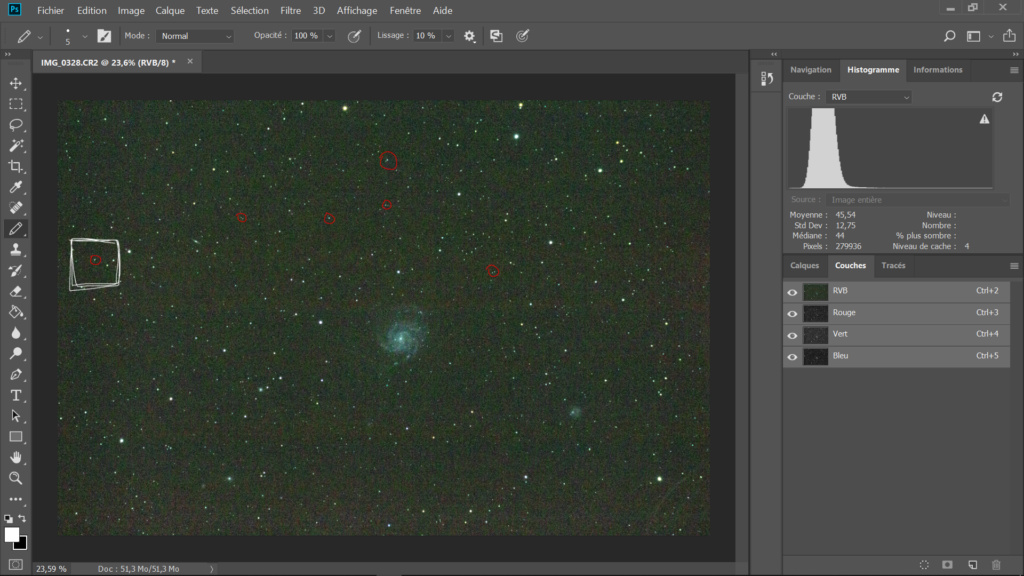

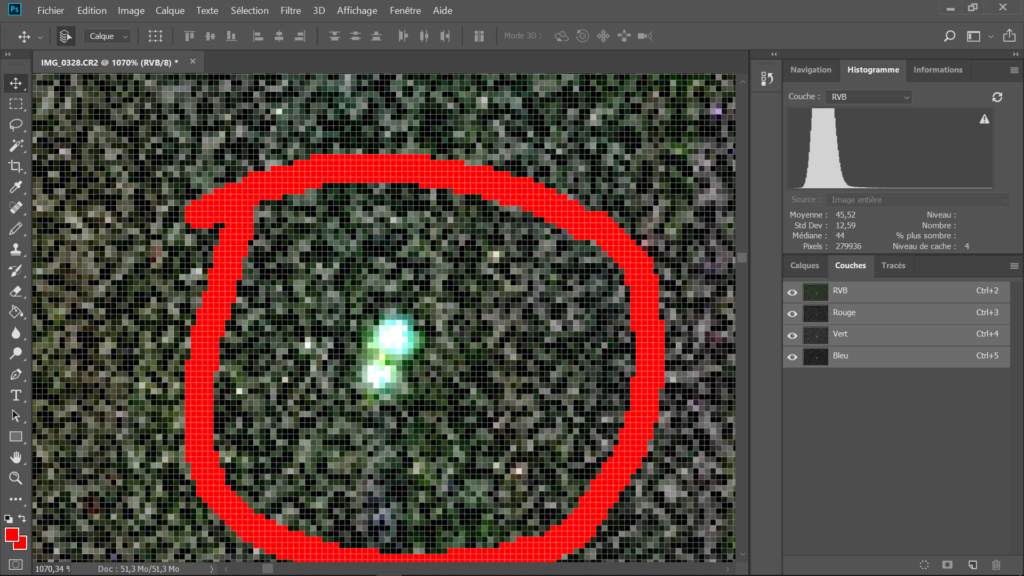

Voilà, j'ai trouvé deux étoiles assez proches, mais je crois, résolues dans une brute de M 101. Pour l'échantillonnage, je suis à 1,77 arcsec/pix. Après, je ne sais pas comment faire Smile
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 13:31

Il 'suffit' (facile à dire) d'avoir un logiciel de cartographie ad-hoc...
(équipée de la capacité d'afficher les champs visuels) et de regarder...

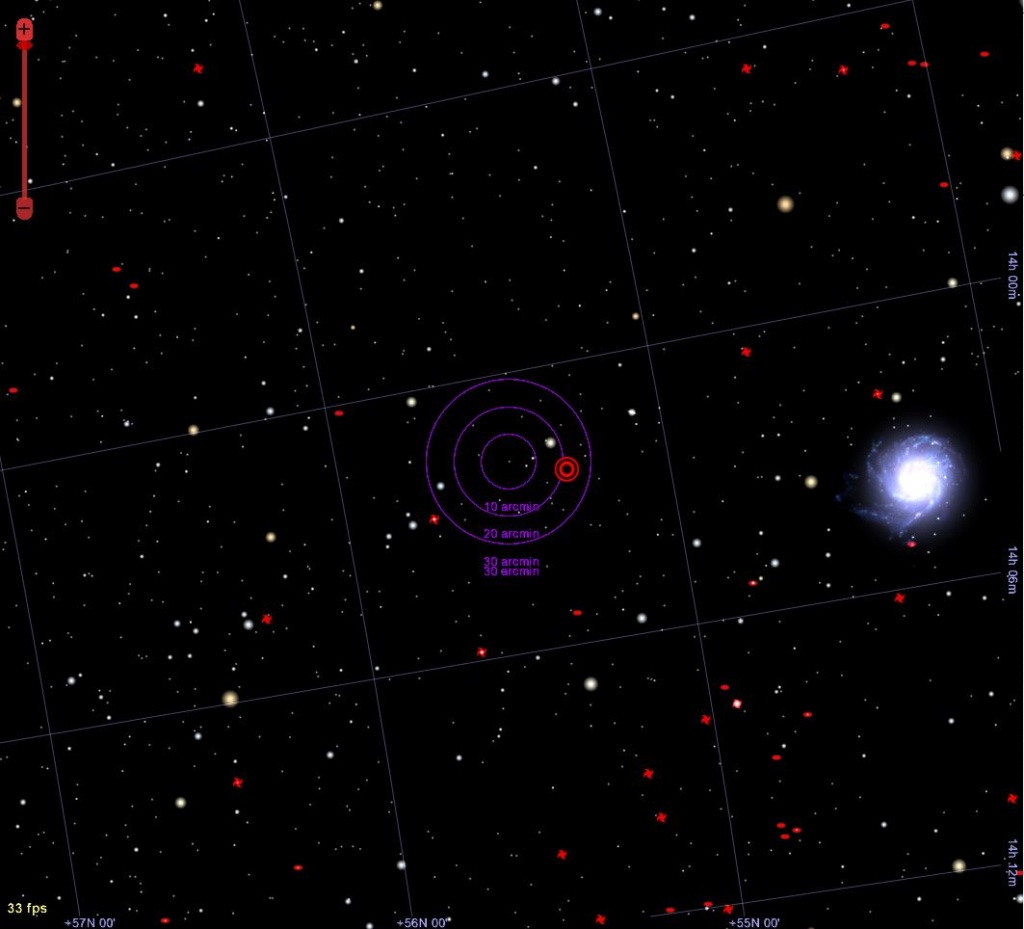

Ex : M101... Qui "tient" apparemment  dans 30 arcmin...

Et la taille annoncée
- Wikipedia :  "Dimensions app. 22 minutes d'arc"



Et dans Simbad :

Cela à l'air de coller...

De quelles étoiles parles-tu ?
(ref, nom, position ?)

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 14:13

Quelles étoiles ? Heu... Bonne question.
Je ne sais pas leur nom, ni même quel logiciel pourait me le donner. Stellarium et carte du Ciel ne donnent rien, et Astrometry.net ne trouve pas non plus. Si ça peut aider, voici le lien vers ma requête sur astrometry.net, l'image et les deux étoiles encadrées en grand champ :
Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 842
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 14:28

Vu que tu connais ton échantillonnage (il peut être vérifié sur nova.astrometry.net),
Photoshop>image>analyse>Outil Règle, tu fais deux clics, ca trace la droite, et dans l'onglet information tu as sa longueur en pixel (attention la règle ne travaille qu'aux intersections de pixels il me semble, mais ca donne une bonne idée Wink )

Et non, pas de M57 cette nuit, mais cela devrait faire plaisir aux amoureux des fleurs... on l'a vu passer pas mal en ce moment alors je comptais la faire à ma sauce Very Happy

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 15:36

Ok, quand je trace ma droite centre à centre, j'ai une distance de 2.3 (pixels ?). Ça me donne donc une bonne approximation de la résolution que j'ai atteint cette soirée là, environ 3.9 " Smile
C'est presque deux fois plus que toi, Astrolulu, mais pour une 80ED, c'est pas mal, non ?
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 16:18

Mwais... Avec le lien vers Astrometry, c'est facile...  Razz

Un peu de vue large...


Puis on zoome un brin...

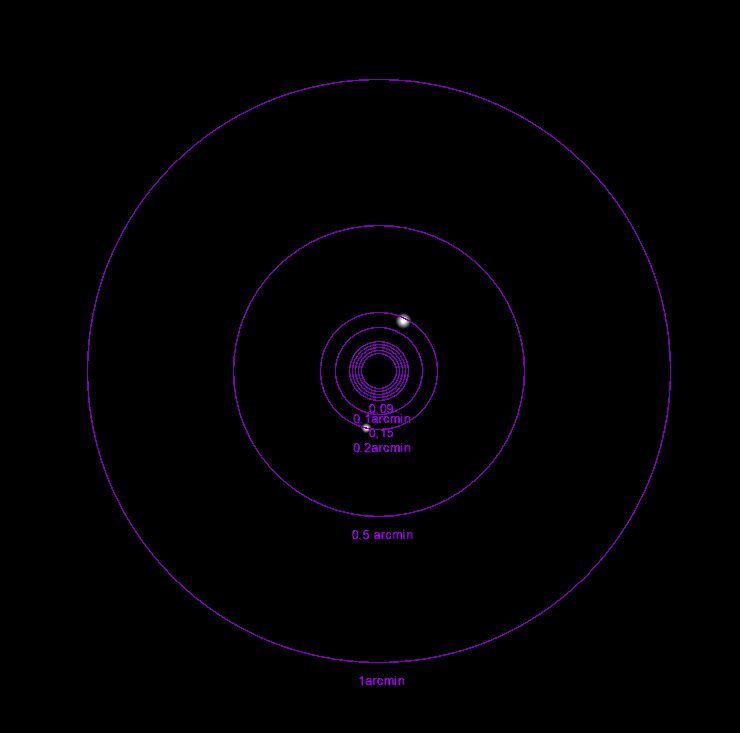

Et finalement, les étoiles en question, les voici...


Donc, quasi pile 0.15 arcmin, soit 9 arcsec...

De "4" à 9, le delta d'erreur est tout de même important...  scratch

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 16:25

Ah, du simple au double quand même...
Aussi, Astrolulu a dit que sa méthode n'était qu'approximative.^
C'est quel logiciel qui te permet de mesurer ces distances ?
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Ven 3 Aoû 2018 - 18:47

C'est le "TheSkyX Pro

http://www.bisque.com/sc/pages/TheSkyX-Professional-Edition.aspx

C'est le seul qui puisse "contrôler" mes montures...
(elles sont spéciales, elle fonctionnent via "web services" cool-blue )

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Serge B
Neptune


Nombre de messages : 3025
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: M57 revisitée   Sam 4 Aoû 2018 - 10:51

@ttf: Tu es sûr de ton calcul ?
         Le diamètre de 0,15 arcmin donnera 18 sec mais il y a des étoiles séparées bcp plus proches.
         J'ai trouvé un peu plus de 2 arcsec sur la photo de Mathieu....

_________________
Serge B
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Sam 4 Aoû 2018 - 20:38

Sur laquelle ? La première (Mathieu) ou la deuxième (Arnaud) ?

Sur la première, j'en suis à 2.7 arcsec, ce qui a l'air de coller...

Ben, sauf si je me suis trompé d'étoiles  (mais tu remarqueras qu'il n'y en a pas trop du type dans la région) Rolling Eyes

Le reste, c'est pas moi qui le dit, c'est le logiciel... (0.15 x 60" = 9 ", non ?)
(j'ai pas les données avec moi, je vérifierai la semaine prochaine))

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)


Dernière édition par ttf le Dim 5 Aoû 2018 - 10:08, édité 1 fois
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Sam 4 Aoû 2018 - 21:46

Whaaaa Ttf  Shocked !! S'il te plaît, je m'appelle Arnaud Smile
Revenir en haut Aller en bas
Serge B
Neptune


Nombre de messages : 3025
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: M57 revisitée   Sam 4 Aoû 2018 - 23:59

Oui Thierry, j'ai mesuré "à pouf" la résolution d'une photo de Mathieu.
J'ai trouvé +/- 2 arsec. Dans l'exemple de  SkyXPro (que j'ai aussi) le cercle de 0,15arcmin donne pour le DIAMETRE 0,3 arcmin donc 18 sec de résolution.C'est beaucoup il me semble.
Tu as raison , pas beaucoup de couples d'étoiles plus serrées sauf des étoiles plus faibles.
En comparant la nébuleuse et les étoiles les plus serrées et cela avec un manque de rigueur évident
je trouve +/- 2 arsec comme résolution (couple d'étoiles faibles à droite en bas).On tombe d'accord sur
le résultat et c'est le principal. Very Happy

_________________
Serge B
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6615
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: M57 revisitée   Dim 5 Aoû 2018 - 10:11

@Arnaud... Ben oui, pourquoi tu dis cela ?...   Mr.Red Mr.Red Mr.Red

Rem : "l'auto typing", tu connais ? C'est très pratique pour gagner du temps...
une petite IA qui termine tes mots avant toi... Mais une fois qu'il a appris quelque chose,
difficile de lui faire changer d'avis !  tongue tongue tongue

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 604
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: M57 revisitée   Dim 5 Aoû 2018 - 11:09

Aha, c'est pas possible Smile

Oui, ce truc qui termine toujours tes mots sur un téléphone/ordinateur. C'est bien fait, mais il est désactivé chez moi, ça m'énervait...
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: M57 revisitée

Revenir en haut Aller en bas

M57 revisitée
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Saint Seyia revisité
» En vidéo : la nébuleuse de la Lyre revisitée par Hubble
» questionnaire de Proust revisité
» Hourst, Debarbieux, Bidet... : ces pédagogues invités par l'Institut Catholique de Paris
» IC1396 revisitée

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum AstroNamur ASBL - Astronomie Amateur :: Les Photos et Les Comptes Rendus d'Observations Astronomiques (CROA) :: Le Ciel Profond-
Sauter vers:
