 Nouveau Setup Wi-Fi et Bluetooth

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Nouveau Setup Wi-Fi et Bluetooth   Mer 4 Oct 2017 - 22:00

Bonsoir voilà mon nouveau Setup alimentation, bluetooth et wifi est fonctionnel.



J'ai d'abord fabriqué une alimentation multi tension de 5V, 7,5V, 9V et 12V qui sont les tensions les plus commune en astro.
Celle-ci évite d'avoir diverses câbles qui pendent vers le sol et minimiser tout risque d'accrochage.
Un seul câble de 12V qui alimente toutes l'électroniques présente et futur.

Ma monture EQ6 est commandé via l'interface EQTooth vendu chez pierro-astro.

Son utilisation est simple vers un Mac car ceux-ci dispose toujours d'une connection Bluetooth donc pas besoin de dongle USB.
On installe EQMac un logiciel équivalent à EQMod mais pour Mac.
On connecte l'interface EQTooth à la monture, on la met sous tension et le boitier EQTooth clignote.
On va dans les préférences Bluetooth du Mac, Linvor apparait et le jumelage se fait sans problème.
Dans EQMac il y a un bouton pour configurer Stellarium et ainsi pouvoir guider facilement votre monture sans file via ce magnifique planétarium.

Pour le reste des appareils comme la caméra guide Starshoot d'Orion et l'appareil photo Canon EOS 450d défiltré j'utilise la Wi-Fi.
Ceux-ci sont brancher à un HUB USB D-Link qui dirige toutes les informations vers un USB Device Server Silex DS510.
Ce Server permet de gérer toutes sortes de composants électronique via le logiciel SX Virtual Link et bien d'autres futures composantes comme
par exemple ma futur MAP automatique via le Focus Motor Control de chez Shoestring Astronomy Store.
Le Server Silex alimente et envoi toutes les données vers une borne Wi-Fi Wireless Travel Router AC750 de TP-Link de 750 Mbps.
Qui n'est autre qu'un point wi-fi comme on en trouve partout à l'heure actuel.

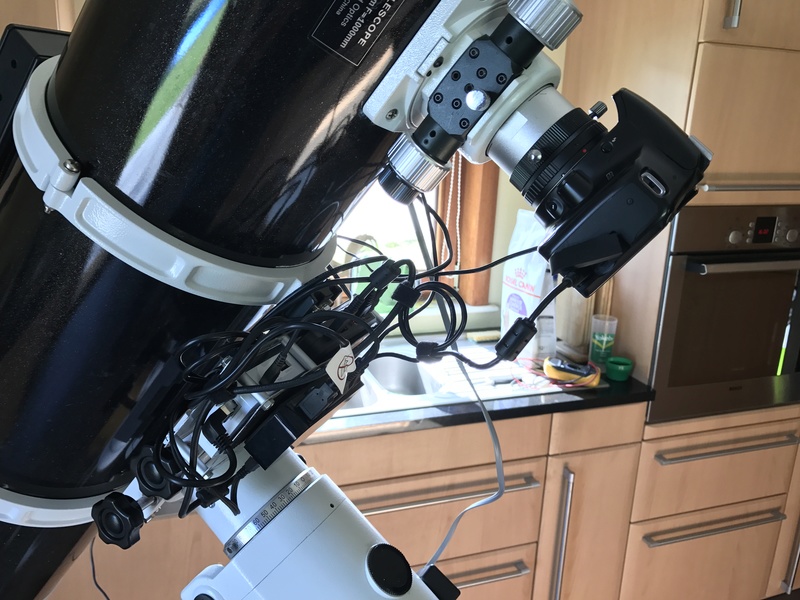

L'ensemble est assemblé en-dessous de l'arceau de mon tube et ne perturbe en rien les mouvements de ma monture.


Concernant le suivi ma lunette de 60, équipé de la caméra Starshoot, est relié direct via le port ST4 à ma monture.
PHGUIDING reconnait automatiquement EQMac et ma caméra est relier en wi-fi via le logiciel SX Virtual Link à mon Mac.
Pour les prises de vue j'utilise le logiciel EOS Utility qui est reconnu sans soucis.
Voilà une image des différentes fenêtres qui se retrouvent sur mon écran Mac.

Jusqu'à présent mais différents tests n'ont posés aucun soucis de fonctionnalité.
J'éteint et j'allume l'ensemble sans aucune perte de connexion avec un suivi parfait.
L'idée de base était de séparé le guidage de la monture (Bluetooth), des données de suivi et de prises de vue ou autres (Wi-Fi) et avoir le moins possible de câbles qui traînent et pendent par terre.
Et ainsi évité tout risque de perte de connexion, perte de suivi due à un afflux de données et autres catastrophes qui vous ruines vos soirées.
Malheureusement je n'ai pas pu encore tester l'ensemble pendant une nuit vu mon travail de gardien de la paix et la construction des bureaux de mon épouse. Mais j'ai encore le temps et la vie devant moi les étoiles ne bouge pas trop vite et d'ici là le ciel n'auras pas beaucoup bougé.
Si vous avez des questions n'hésité pas.
[ltr][/ltr]

_________________
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2502
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Mer 4 Oct 2017 - 23:10

Super réalisation !

_________________
Serge B
Revenir en haut Aller en bas
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 6:01

Merci Serge
Il ne reste plus qu'à comme le dirais certain mais vu la météo!

_________________
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5806
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 6:13

Très joli assemblage... Et belle boîte d'alim ! thumright

J'espère que tu auras plus de chance que moi avec le boitier SX link. Le mien a des problèmes
de stabilité de connexion sur la durée (sans que j'ai le moindre élément pour dire ce qu'il se passe...)

En finale, je suis passé totalement en RJ45 (pour supprimer le WIFI) et garantir la connexion
mais rien n'y fait. Après un bout de temps  : "déconnexion" et évidemment, si tu ne fais pas attention,
c'est quand tu reviens que tu constates le problème...  Confused

Idem avec parfois la liaison avec le Canon... Le EOS capture "tombe" sans que l'on sache pourquoi...
Et quand j'ai voulu mettre une camera Atik dessus : là, il a franchement refusé de se connecter !
Mais où se trouve le problème ??? Je n'ai plus jamais eu le temps de revoir en détail, et j'ai mis la solution sur le côté.

Actuellement, j'en suis revenu à un "micro PC" dédié pour l'observatoire, avec un USB (fortement) alimenté et déporté. Et je teste la stabilité de l'ensemble... Comme le boitier va se trouver
à 100 km de chez moi, j'aimerai qu'il continue à fonctionner sans moi.  Donc, je viens d'installer un
"UPS" pour veiller aux micro-coupures => ce qui pouvait être une cause ? scratch

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 9:48

Merci Thierry

Comme expliqué avant j'ai testé l'ensemble sur une période d'une heure à l'intérieur et tout c'est bien passé.

Mais finalement ne se sera que après une nuit complète de photographie que je pourrais dire vraiment si j'ai des soucis de connexions.

Je voudrais tester une caméra ZWO sur mon Setup, elles sont compatibles Mac.
Cela me permettra de vérifier la compatibilité de la ZWO avec le router Silex et si elle est reconnu par le logiciel SX Virtual Link.
Si quelqu'un dans l'assemblé à une caméra ZWO à prêter, ce serais super.

Car au final je compte passé à la caméra vu leur sensibilité élevé actuellement et travailler alors en prise rapide.

_________________
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2502
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 10:37

@ Palins: j'ai une petite caméra ZWO ASI 178MM que je compte utiliser quand les planètes reviendront.
Ou peut-être avant sur la Lune, quand la MTO deviendra ENFIN clémente....
Je peux te la passer quelques temps.

_________________
Serge B
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4551
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 10:48

effectivement c'est un joli montage!


Faudra que tu nous présente ca lors d'une réunion Wink
Revenir en haut Aller en bas
http://www.smallmadtv.com
Téca
Saturne
avatar

Nombre de messages : 1477
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 11:36

Andy a écrit:
effectivement c'est un joli montage!
Faudra que tu nous présente ca lors d'une réunion

Je ne peux qu'être d'accord avec Andy !

Petite question, ça ne rallonge pas l'installation quand tu vas sur le terrain avec tout ce montage ?
Revenir en haut Aller en bas
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 12:43

Serge demain je suis à la réunion hebdomadaire donc pas de soucis pour la caméra.

Kevin l'ensemble électronique fait partie de mon arceau donc je n'ai plus cas brancher en 12V mon boitier d'alimentation, installer ma caméra et l'appareil photo.

Les préréglages pour la lunette de suivis et l'appareil photo sont déjà mis donc aucunes perte de temps.

Pas de préréglages via la raquette pour la mise en station car tout est enregistré dans Stellarium via EQMac, donc gains de temps à ce niveau.

_________________
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3933
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 13:03

Waouwwww, joli ! beau boulot ! thumleft salut cheers

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 13:22

Merci Steph.

Demain j'apporte des photos et mon Mac pour plus de détail.

_________________
Revenir en haut Aller en bas
TofAstro
Jupiter


Nombre de messages : 508
Age : 48
Date d'inscription : 03/08/2006
Localisation : Gesves

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 16:10

Très belle réalisation.
Ne crains tu pas des déconnexions avec le bluetooth ? J'ai déjà eu des problèmes de communication sur le long terme.

A++
Revenir en haut Aller en bas
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 18:10

Tof je te dirais juste tempus narrabo mais je fait confiance au matériel vendu par Pierre-Astro.

La preuve j'ai toujours envie de m'acheter une lunette triple apochromatique et après recherche j'ai trouver chez Pierre-Astro une Altair 102 F7 APO triplet.
J'ai demandé si quelqu'un avais entendu parlé de cette marque et pouvais donner un avis quelconque mais nada personne ne connaissait.

Et voilà que dans le magasine ciel et espace N° 535 page 94 il teste cette lunette Britannique.
Résultat il la place au niveau d'une Takahashi FC-100 et Sky-watcher Esprit 100 ED qui sont de 400 à 600€ plus chère.

Et c'est donc chez Pierre-Astro que j'ai découvert cette super lulu vendu certifier conforme avec un bulletin de contrôle optique de chez Altair et de chez Pierre-Astro.

Donc Pierro-Astro a ma total confiance au moindre soucis avec l'EQTooth je le renvoie au SAV sans la moindre appréhension.

_________________
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2502
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Jeu 5 Oct 2017 - 21:09

La lunette Altaïr avec bulletin (ce qui est rarissime) semble excellente.

_________________
Serge B
Revenir en haut Aller en bas
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Ven 6 Oct 2017 - 7:51

Et oui Serge cela devient rare.  cheers
En plus elle a une jumelle la Lunette TS Photoline 102mm F7 APO triplet avec les mêmes conditions de vente et SAV chez Pierro-Astro. Very Happy
Donc que du bonheur pour celui qui veux s'offrir une super lunette qualité prix imbattable. santa

_________________
Revenir en haut Aller en bas
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4784
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Sam 7 Oct 2017 - 13:09

Wafty quel montage, joli travail.... bon, pour la réunion hier, pas eu trop de temps mort pour en parler... mais si tu es la à la prochaine réunion on peut montrer ta réalisation sur le projecteur et tu nous expliques tout ça, c'est intéressant pour tout le monde! Stef a déjà un petit sujet à nous parler mais on peut facilement combiner les 2!

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
Palins
Mars
avatar

Nombre de messages : 253
Age : 50
Date d'inscription : 15/06/2015
Localisation : Autre-Eglise

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Sam 7 Oct 2017 - 14:00

OK pas soucis je prépare cela

_________________
Revenir en haut Aller en bas
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4784
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: Nouveau Setup Wi-Fi et Bluetooth   Sam 7 Oct 2017 - 14:03

Nickel Smile

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
