 refroidissement 700D

Aller en bas
AuteurMessage
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 16:25

Salut !
Nouveau post sur le sujet Smile J'abandonne pour le moment l'idée du radiateur en alu "sur mesure", c'est trop trop compliqué à réaliser ...
J'ai récupéré des ventilateurs de PC et je me suis dit que je pourrais les utiliser pour essayer de faire un système pour, dans un premier temps, créer un flux d'air qui viendrais "rafraîchir" l'arrière de l'appareil photo, pour essayer de faire diminuer la température.
L'air frais entre entre l'appareil et le plexi, puis entre par l'ouverture, en bas. Il est ensuite "aspiré" par le ventilo et sort.
En principe, ça fonctionne sur le principe du tube de Venturi (image à la fin)
Voici le système :
refroidissement 700D 20170616
refroidissement 700D 20170614
refroidissement 700D 20170615
refroidissement 700D 20170617
refroidissement 700D Ole5
Dites-moi ce que vous en pensez Wink


Dernière édition par Arnaud_P le Mer 28 Juin 2017 - 17:01, édité 1 fois
Revenir en haut Aller en bas
Serge B
Neptune


Nombre de messages : 3398
Date d'inscription : 20/11/2013
Localisation : Ramillies

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 16:35

C'est basé sur le théorème de Daniel Bernoulli mais à mon avis la baisse de température restera faible.

_________________
Serge B
Revenir en haut Aller en bas
Téca
Saturne
Téca

Nombre de messages : 1754
Date d'inscription : 09/08/2006
Localisation : Belgrade

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 16:38

Ben c'est une idée...
Essaye de voir si tu sais reproduire les courbes de température comme là:
http://www.smallmadtv.com/CanonTemperatureEvolution2.htm

Tu pourrais juger de l'efficacité du système.
Revenir en haut Aller en bas
Geist_150
Mars
Geist_150

Nombre de messages : 458
Date d'inscription : 29/04/2014
Localisation : Perwez

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 20:05

Arnaud,
Je ne vois pas où se trouve l'effet venturi.
De plus la fente qui permet l'aspiration est bien fine et va diminuer le débit dans le ventilateur.
Et qu'en est-il des vibrations induites par le ventilateur?

_________________
Nous nous reverrons,
Geist van den Bril tot den Newton
Revenir en haut Aller en bas
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 22:17

@Téca et Serge : les mesures sont en cours (avec les moyens du bord) Wink refroidissement 700D 20170618

@ Geist : justement, pour garder le même débit d'air tiré par le ventilo, l'air doit accélérer au niveau du rétrécissement (fente) => THEORIQUEMENT
Mais finalement, j'ai enlevé le plexi car ça ne tirai pas assez... Je vais essayer autre chose Smile sur la même base de ventilorefroidissement 700D 20170619
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 22:32

Lol...  Mr. Green

Bon, petite question thermodynamique et atmosphérique...  geek

Et dans le cas d'une atmosphère surchargée en humidité,
que va provoquer ton système ?  scratch

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyMer 28 Juin 2017 - 22:57

Very Happy
Un court circuit (et de la condensation ?) !? scratch
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyJeu 29 Juin 2017 - 5:49

Bien vu !  Cool

Donc... alors que l'on essaie par tous les moyens, dans nos régions, de supprimer
l'humidité (issue de la condensation, point de rosée, etc...) se déposant sur tout
matériel exposé pendant une longue période...
Trouves-tu approprié de rajouter une zone de "sur-condensation" artificielle près de ton matériel ?  scratch

A mon avis...
- le flux d'air est un moyen pratique pour la mise à température des éléments optiques
"sortis" d'une habitation, surtout les newton et autres... Ex : les miroirs, dès 256mm,
en incluent souvent un (deux, trois avec des diamètres plus important)...

Ex :
refroidissement 700D Fermeture-tube-ventilation-miroir-newton-bernier-francois-astrographe

- on vise évidemment la "circulation" de l'air dans le tube (entrée/sortie, débit régulé),
température contrôlée. Une fois la stabilisation "idéale" atteinte, on règle le flux sur
minimal pour diminuer la perturbation...

- Donc, toute "source" de perturbation (et de-facto une source qui utilise
un effet d'accélération de la vitesse) à un bout du tube n'est pas la bienvenue...

Le pelletier est plus évident (source de froid) et la ventilation (légère) n'est là que
pour éviter la condensation, justement... Si du "froid" s'en échappe, c'est normalement minimal...

Perso, je reviendrai à un schéma "pelletier" (ou autre, mais basé sur le même principe).
Les nouvelles régulations de PC sont intéressantes, à mon avis...

Vous verrez un de mes bricolages l'année prochaine... (avant cela, j'ai d'autres éléments à construire)

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyJeu 29 Juin 2017 - 9:06

Ouah! Merci pour ces conseils !!
Je commenderai des modules pelletier alors Smile
Ahhh ! Suspense !
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyJeu 29 Juin 2017 - 21:06

Tiens, une idée de réalisation...

refroidissement 700D Eos550d-cooled-b&w-hyperstar-version1

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyJeu 29 Juin 2017 - 21:14

Evidemment, il faut le voltage... Sinon cela parait bien...

refroidissement 700D LD0001565912_2

Et même... Dans le genre extrême...

 refroidissement 700D 2007_06_04_02

Si on veut du froid... Là, on est servi.  Mr. Green Mr. Green Mr. Green

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyJeu 29 Juin 2017 - 21:29

Ah oui ca n'a pas l'air mal tout ça !! Merci beaucoup ! Smile
Est-ce ce que tu aurais les liens vers les sites stp?
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyVen 30 Juin 2017 - 8:03

Faire attention : évacuation de chaleur ne veut pas dire refroidissement !

Quand tu as un CPU qui avoisine les 60 deg, il est facile d'extraire 40 deg par là ciculation d'un fluide.
Mais à 20 deg, cela ne veut pas dire que cela serve à grand chose...

Par contre si on veut du refroissement, un endroit (décalé de la cible) qui transporte ensuite le froid la ou il faut : c'est ce qui se fait du côté "pro".

Donc : soit on trouve un module "réfrigération " tout fait
(A examiner au cas par cas), soit on utilise un mécanisme
De ce type pour ajouter la réfrigération. ..

Deux voies différentes

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyVen 30 Juin 2017 - 17:02

Mwais, les "cooling system" (j'ai regardé pour PC), c'est plutôt cher !

On en reviendra à un module "pelletier" de taille réduite (pour limiter les coûts, le poids, l'énergie
et l'humidité....)

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)


Dernière édition par ttf le Ven 30 Juin 2017 - 18:49, édité 2 fois
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyVen 30 Juin 2017 - 17:11

Oui, j'a regarde aussi et c'est pas dans mes moyens
...
Je les commendrais un de ces jours, ainsi que des petits ventilo Smile
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyVen 30 Juin 2017 - 18:49

Une suggestion (j'ai pas testé, mais cela me semble joli...)

http://seifertsystems.com/en/products/cooling-units-thermoelectric/

refroidissement 700D Thermoelektrisches_kuehlgeraet_mit_einbaurahmen.100x0
Evidemment, un peu lourd... (2.5kg) Mais l'idée de "packaging n'est pas mal...

Les solutions disponibles sur les dizaines de sites doivent inspirer...
refroidissement 700D Maxresdefault

refroidissement 700D 30CoolerComplete_zps51965cc9

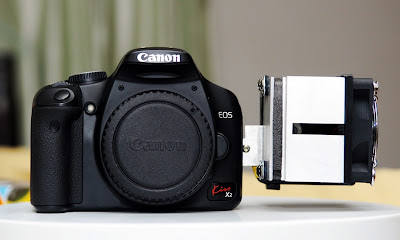

refroidissement 700D 1
etc, etc...

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Jupiter


Nombre de messages : 810
Date d'inscription : 04/04/2017
Localisation : Modave

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyVen 30 Juin 2017 - 19:14

Merci pour les idées Smile
En fait je m'inspirai du système de Prima Luce Lab pour le système avec le radiateur Wink
Je vais revenir sur cette idée là donc Smile
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 7190
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

refroidissement 700D Empty
MessageSujet: Re: refroidissement 700D   refroidissement 700D EmptyDim 2 Juil 2017 - 8:27

Rendez-vous fin octobre, sur le sujet...
Nous verrons les idées "matérialisées" ou "en plan", de chacun... cool-blue

(selon mon planning, j'ai largement sur la planche avec la validation du ciel à distance
en 2017...)
