 déconvolution

Aller en bas
AuteurMessage
stef-astro
comité
stef-astro

Nombre de messages : 4175
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

déconvolution Empty
MessageSujet: déconvolution   déconvolution EmptyVen 16 Sep 2016 - 23:40

Suite au post de Mathieu : "Lune au N254 et l'asi 178"


Je viens de commencer à comprendre "heuuu vraiment un tout !tout ! petit peu" ce terme barbare de "déconvolution" que j'avais déjà rencontré quelque part mais je ne s'avais plus trop où.


J'ai remis la main deçu, c'était dans fitswork :


Je vais devoir essayer d'y comprendre quelque chose ! Mr. Green



déconvolution Captur10


J'ai déjà trouvé ça, c'est un bon début non ! lol!

déconvolution Captur11

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/

déconvolution 707010
http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Serge B
Neptune


Nombre de messages : 3196
Date d'inscription : 20/11/2013
Localisation : Ramillies

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptySam 17 Sep 2016 - 1:27

Merci Stef !
J'comprends rien...Sad

_________________
Serge B
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 6825
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptySam 17 Sep 2016 - 7:46

Ferai une demo une fois rentré. .. sniff. ..
Ne me faites pas penser à cela....

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Andy
Rang: Administrateur
Andy

Nombre de messages : 4836
Date d'inscription : 24/04/2006
Localisation : Auvelais

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptySam 17 Sep 2016 - 10:28

Oui !!!


Alors un tuto dans iris ici:
http://www.astrosurf.com/buil/iris/tutorial12/doc30_us.htm

Pixinsight le fait aussi, mais je connais pas
http://pixinsight.com/examples/M81M82/

sinon il y a aussi CCDsharp
http://www.sgastrophotography.com/Sgastrophotography/Deconvolution.html


et des info sur la decovolution et une liste de soft:
http://www.deconvolve.net/index.html
Revenir en haut Aller en bas
http://www.smallmadtv.com
stef-astro
comité
stef-astro

Nombre de messages : 4175
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptySam 17 Sep 2016 - 11:31

Andy a écrit:
Oui !!!


Alors un tuto dans iris ici:
http://www.astrosurf.com/buil/iris/tutorial12/doc30_us.htm

Pixinsight le fait aussi, mais je connais pas
http://pixinsight.com/examples/M81M82/

sinon il y a aussi CCDsharp
http://www.sgastrophotography.com/Sgastrophotography/Deconvolution.html


et des info sur la decovolution et une liste de soft:
http://www.deconvolve.net/index.html

Super merci Andy ! thumright

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/

déconvolution 707010
http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Serge B
Neptune


Nombre de messages : 3196
Date d'inscription : 20/11/2013
Localisation : Ramillies

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptySam 17 Sep 2016 - 21:32

Pixinsight sur M81 et M82 c'est extraordinaire.

_________________
Serge B
Revenir en haut Aller en bas
Astrolulu
Jupiter
Astrolulu

Nombre de messages : 960
Date d'inscription : 02/10/2014
Localisation : Ottignies

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 16:38

J'applique souvent des ondelettes ou des filtre passe haut localisés pour augmenter les détails des images. Le résultat sur M81 ne m'étonne pas du tout, l'acquisition est bonne, instrument et suivi de qualité, l'empilement fait naturellement perdre en contraste/détails, un petit coup d’ondelettes et ils sont de retour! après il faut utiliser des masque pour protéger les étoiles/le fond de ciel, ou pour appliquer des ondelettes de niveaux différents Smile

_________________
Galerie Astro personnelle: https://www.flickr.com/photos/mathieuleveque
Galerie Photo personnelle: https://astrolandscaper.wixsite.com/mathieuleveque
Revenir en haut Aller en bas
Serge B
Neptune


Nombre de messages : 3196
Date d'inscription : 20/11/2013
Localisation : Ramillies

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 16:45

@ Mathieu : pour réussir un fond du ciel il doit être +/- 25/30 % par rapport
                  au niveau Rouge , Vert , Bleu.
                  Comment on mesure cela ?

_________________
Serge B
Revenir en haut Aller en bas
Andy
Rang: Administrateur
Andy

Nombre de messages : 4836
Date d'inscription : 24/04/2006
Localisation : Auvelais

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 16:51

Les traitements en ondelettes est un peu différents du principe de déconvolution Wink

En déconvolution tu supprimes un signal, une fonction constante. C'est un peu comme le principe des flats mais pixel par pixel..Tu peux ainsi, si tu connais la fonction de base (via un point, une étoile) reconstruire l'image... c'est la réduction des étoiles par exemple..


En traitement en ondelette, le principe c'est de décomposer l'image en fréquence (comme pour une série de Fourier) et de pondérer les fréquences ou le signal est le plus parlant. Dans régistax, c'est les différent niveau du traitement en ondelette... En on appelle ondelette car le signa de base est une ondelette (en série de Fourier des sinus et cosinus).  Idem en passe-haut... à part que tu sélectionnes manuellement une fréquence)
Revenir en haut Aller en bas
http://www.smallmadtv.com
ttf
Rang: Administrateur
ttf

Nombre de messages : 6825
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 17:43

Voici un exemple...

J'ai capturé rapidement, il y a quelques semaines, la Lune au ETX125 et QHY5 (premier modèle).

Après "stack" issu d'un AVI de qualité moyenne, sur 300 images, cela donne :

déconvolution Lune_a10

La première mesure, évidemment est de rectifier un brin les niveaux... Et une fois chargé dans votre
solution favorite (dans mon cas : Astroart, mais cela existe sous IRIS)

déconvolution Step110

Un peu meilleur, et on va duplicier (F2) l'image pour la garder en terme de comparaison...
Ensuite, je sélectionne un beau cratère (devinez lequel ?) pour les futures opérations...

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
ttf

Nombre de messages : 6825
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 17:53

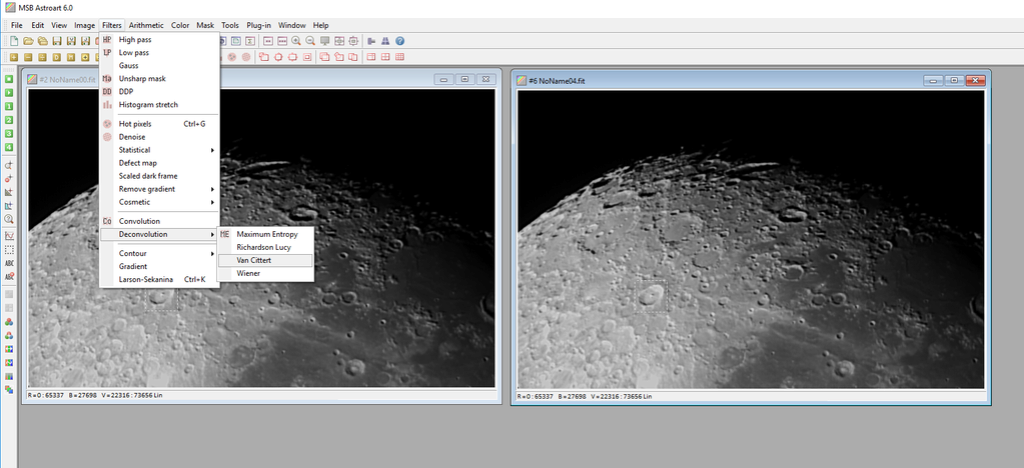

OK, maintenant on sélectionne le menu "deconvolution"...

déconvolution Step211

Et on commence (puisqu'on en parle), de "Van Cittert"...

La théorie (avec tout les autres...) est rapidement présentée là : http://www.deconvolve.net/bialith/Research/BARAtest9.htm

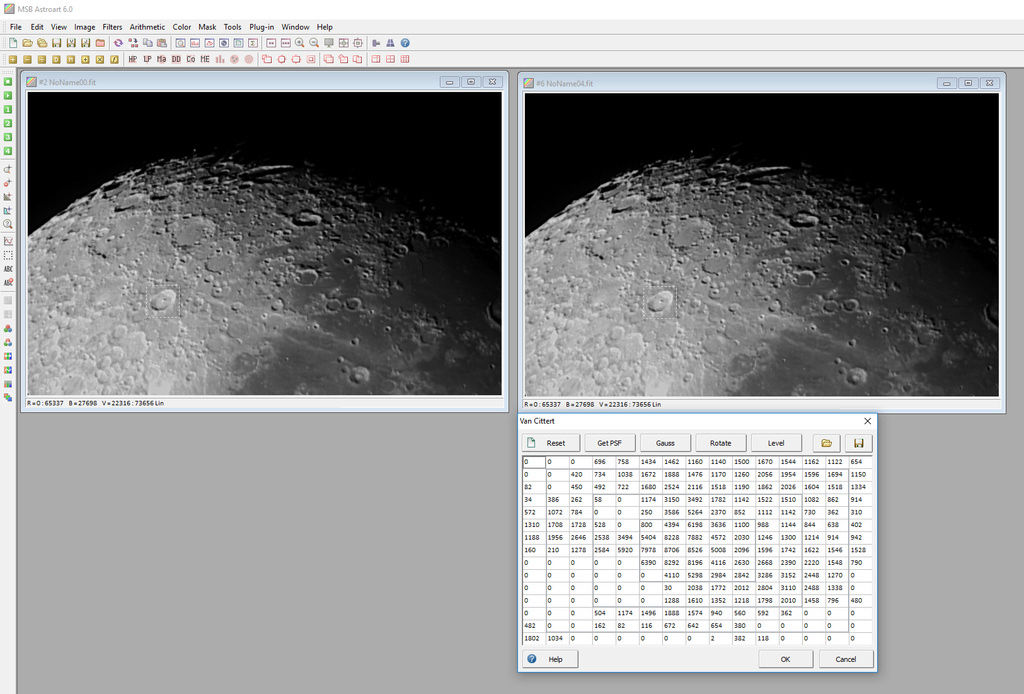

Le fait d'avoir "sélectionner" une zone permet d'en extraire le PSF global de la zone...

déconvolution Step311

Mais ici, on n'est pas dans le cas d'une étoile...!

Donc : la mesure obtenue, en soit, n'exprime rien d'utilisable pour le but d'augmenter la "qualité" d'une source
ponctuelle..

Donc, on va appliquer une fonction de Gauss et extraire une répartition plus intéressante...
déconvolution Step411
A ce niveau, je laisse le 0.7 par défaut... Il faudrait réfléchir un brin sur la meilleure valeur possible.

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
ttf

Nombre de messages : 6825
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 18:07

déconvolution Step511
Voilà "simulé" une courbe à améliorer...

Il reste à fixer l'intensité "minimum"... (je laisse 1000 par défaut, je regarderai la valeur exacte plus tard)
déconvolution Step611

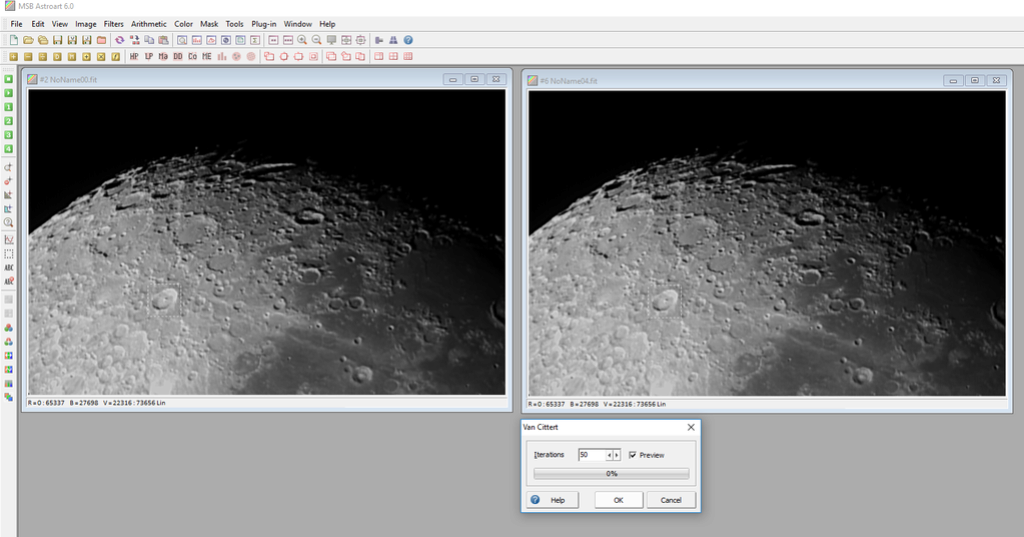

Et on fait "ok", on arrive sur les itérations (je laisse sur 50 par défaut, car comme c'est visuel, il suffit de "stopper" et modifier la valeur par essai / erreur...

déconvolution Step711

Et on laisse tourner... Les résultats vont varier en fonction des algorithmes...

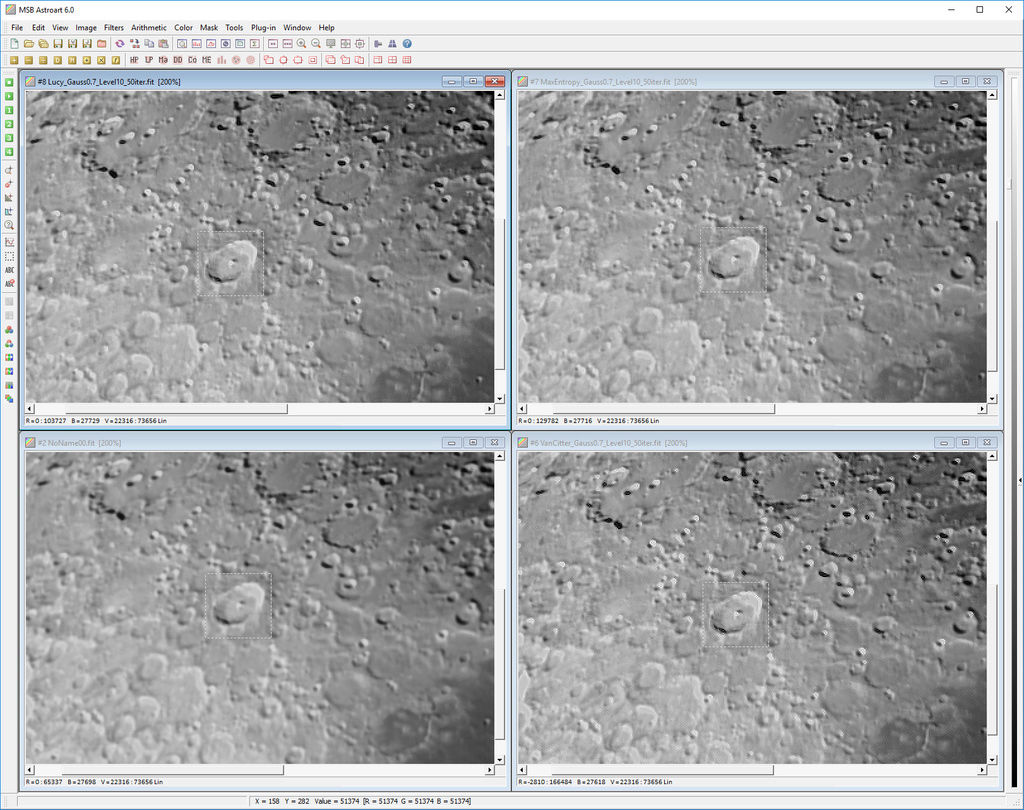

Pour illustrer, voici le résultat des 3 algo (max entropy, van citter, lucy) qui peuvent s'appliquer au cas
"surfacique"...

déconvolution Step811

Voici un exemple de "résultat" issu de l'utilisation de la déconvolution...

Je n'ai pas dit que c'était l'emploi "optimal" vu le sujet considéré...
(dans le cas du soleil, il y a des traitements spécifiques, par exemple...)

Et je reviendrai dessus quand j'aurai un peu de temps.

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
stef-astro
comité
stef-astro

Nombre de messages : 4175
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 21:13

Et bien je viens de faire un petit test et je suis franchement convaincu par cette fonction de "Déconvolution" Waouwwww !

ici avec fitswork:

(image capture d'écran)

déconvolution Dyconv11

déconvolution Dyconv10

déconvolution Dyconv10

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/

déconvolution 707010
http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
ttf
Rang: Administrateur
ttf

Nombre de messages : 6825
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyDim 18 Sep 2016 - 23:03

Petit ajout, à la lecture de la doc... (RTFM, quand tu nous tient...)

Les cas de correction applicable dépendent, évidemment, du cas devant être traité.

- "bad focus", c'est via la synthétisation d'un "Gauss kernel" sur base du PSF que l'on va aborder le problème.

- "bad tracking" (elongated stars), on va utiliser une matrice de déconvolution différente, du style

0 0 0 0    0 0 0 0    0 0 0 0

0 1 1 0    0 0 1 0    0 1 0 0

0 0 0 0    0 0 1 0    0 0 1 0

0 0 0 0    0 0 0 0    0 0 0 0

Et sur 2 pixels (horiz et vert), on va essayer :
0 0 0 0 0    0 0 0 0 0

0 0 0 1 0    0 0 0 1 0

0 0 1 0 0    0 1 2 1 0

0 1 0 0 0    0 1 0 0 0

0 0 0 0 0    0 0 0 0 0

Si on doit corriger les deux... (tracking et focus), il faudra appliquer une déconvolution deux fois,
une fois pour le tracking (lignes de 1) et une fois pour le focus, (avec une "Gauss PSF").

Les valeurs appliquées aux fonctions (tant approximation de Gauss que niveau) sont à étudier pour voir celles qui génèrent le moins d'artefacts... Là, il y a moins de règles, c'est la calibration du
télescope qui permettra d'analyser cela...

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
stef-astro
comité
stef-astro

Nombre de messages : 4175
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyLun 19 Sep 2016 - 21:00

J'ai refait un petit test, je suis passé en image inversée, je trouve que l'on voit encore mieux ainsi le résultat de la déconvolution.

déconvolution Deconv11


_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/

déconvolution 707010
http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Serge B
Neptune


Nombre de messages : 3196
Date d'inscription : 20/11/2013
Localisation : Ramillies

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyLun 19 Sep 2016 - 21:33

On pourrait aussi symétriser le contraire puis retourner l'inverse , non ?
J'ai l'impression que j'y verrais plus clair......

_________________
Serge B
Revenir en haut Aller en bas
ttf
Rang: Administrateur
ttf

Nombre de messages : 6825
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution EmptyLun 19 Sep 2016 - 22:35

"symétriser le contraire et retourner l'inverse"...

Mwais...
Ah, oxymore, quand tu nous tiens...
geek geek geek

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Contenu sponsorisé




déconvolution Empty
MessageSujet: Re: déconvolution   déconvolution Empty

Revenir en haut Aller en bas

déconvolution
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [PixInsight] Tuto déconvolution sur Pixinsight.fr
» déconvolution

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum AstroNamur ASBL - Astronomie Amateur :: Le forum :: Le Matériel Astro - Les Instruments - Les Questions - Les Trucs et Astuces-
Sauter vers:
