 miroir primair retouché par skyvision

Aller en bas
AuteurMessage
nico
Jupiter
avatar

Nombre de messages : 895
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: miroir primair retouché par skyvision    Sam 18 Juin 2016 - 19:31

salut

comme ce matin j'ai reçu mon nouveaux miroir primaire retouché par skyvision


il était un peux sale vus qu'il avais servi je l'ai nettoyé

pour info la retouche coûte 1000€ et en vaux vraiment la peine
je l'ai eu pour 500€ je trouve cela très raisonnable

l'ancien proprio avais le même tube que moi et a vue une grosse différence en visuél et en photos

voici le résultat obtenu des teste skyvision

http://www.astrophotographie-lorraine.com/#!miroir-primaire-skyvision/cbqo

et le bulletin de contrôle

https://www.dropbox.com/s/p2nyun4cvisnr16/Bulletin%20control.pdf?dl=0

je dois dire que je n'y connais rien et je ne sais pas interprété les résultat mais cela ne peux être que bon
si quelqu’un sais les interprété





nico
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6277
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: miroir primair retouché par skyvision    Sam 18 Juin 2016 - 21:14

Donc, c'est bien son miroir que tu as acheté ?

=> je vais examiner cela en détails... Mr. Green

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4952
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: miroir primair retouché par skyvision    Sam 18 Juin 2016 - 21:21

et bien... tu nous diras si tu vois une différence Wink

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
nico
Jupiter
avatar

Nombre de messages : 895
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: miroir primair retouché par skyvision    Sam 18 Juin 2016 - 22:04

oui c'est bien se miroir la

c'est un skywatccher repris par skyvision

oui j'aimerais avoir une analyse des résultat

pour la différence on le verra de suite sur les image
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6277
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: miroir primair retouché par skyvision    Dim 19 Juin 2016 - 8:57

Entendons-nous :
- ici, on ne peut que comparer l'état de ton nouveau miroir, avant et après...
- cela ne voudra rien dire vis à vis de ton ancien miroir...  Confused
Car tu n'as pas eu de bilan sur celui-çi...  cyclops

Donc, si tu l'avais, il faut l'avoir pour pouvoir comparer "ancien miroir" / "nouveau miroir".
Sinon, si cela tombe, ton ancien était meilleur, qui sait... !  scratch

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
nico
Jupiter
avatar

Nombre de messages : 895
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: miroir primair retouché par skyvision    Dim 19 Juin 2016 - 10:02

bha le premier lien c'est un avant après  Wink

lis entre les ligne hihi

et j'ai toujours mon ancien hihi

j'ai deux miroir en fait Wink
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6277
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: miroir primair retouché par skyvision    Dim 19 Juin 2016 - 10:49

Ben, j'avais bien suivi, sauf erreur...  scratch

1) tu avais un miroir avec ton télescope, et c'est pratique pour observer...  dwarf
2) tu es tombé sur une annonce de quelqu'un qui avait un miroir qu'il a fait retaillé...
3) tu lui as racheté le miroir... et donc, maintenant, tu en as deux, évidemment...  scratch scratch scratch

MAIS...
Le premier document (sur le site) décrit un miroir qui a un (léger) défaut :
une "bosse" centrale, qui est pourtant bien synchrone, et donc, en effet, masqué par un
secondaire (obstruction standard).

Au test "Shack Hartmann" https://fr.wikipedia.org/wiki/Shack-Hartmann
qui permet de détecter les "défauts" de courbure (dé-focalisation, aberration, astigmatisme, etc...)
Comme par exemple :



Tu peux voir les différences qui apparaissent entre "image vue" et "analyse".

Donc, pour en revenir au miroir de base...

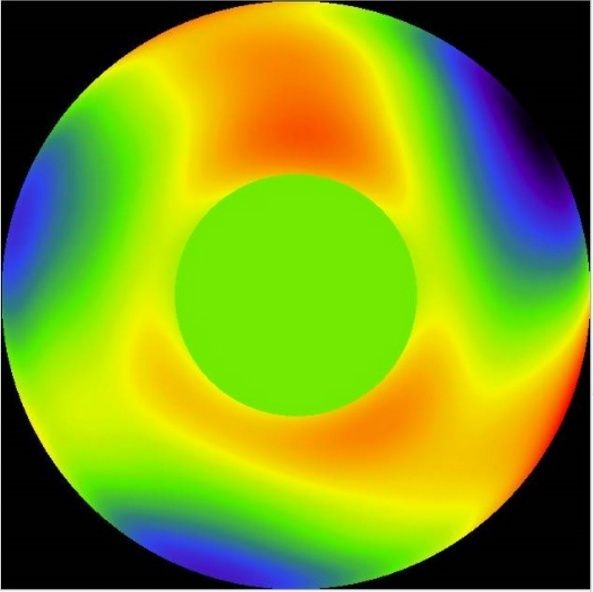

Avant correction


Dans ce test, à 0°, on mesure le miroir "seul"


Dans ce test, on mesure avec une observation via le "secondaire" (à 90°)...

Dans le premier cas : un déviation des focalisations dans une zone...
Cela se traduira par une "fuite" de la lumière = aberration sur les "points" que devrait
être une étoile, si le capteur se trouverait au secondaire...

Dans le deuxième cas,
On voit le "coma" caractéristique du Newton... Avec des variations sur le côté du miroir...

Mais en gros, le miroir est "bon", et le facteur de Strehl (sur les "disques de Airy),
qui donne une bonne idée du "seeing error" que l'on peut obtenir...


Basé sur un calcul entre le Diamètre et le r0 (ou Paramètre de Fried), que connaissent ceux
qui ont suivi ma conférence sur la qualité du ciel...  Mr. Green Mr. Green Mr. Green

Donne une "bonne valeur" (100 = idéal... et 94.09% atteint).

Après correction :





OK, au plus on va vers le "bleu" => on est à une courbure "idéale".
Donc, on a corrigé pas mal de défauts.

Et la valeur de Strhl est passée de 94.09 à 96.43%
=> donc, tu as gagné 2% en "régularité" des étoiles lors de la capture.
Ce qui doit de-facto réduire le "coma" pour les étoiles en bordure...

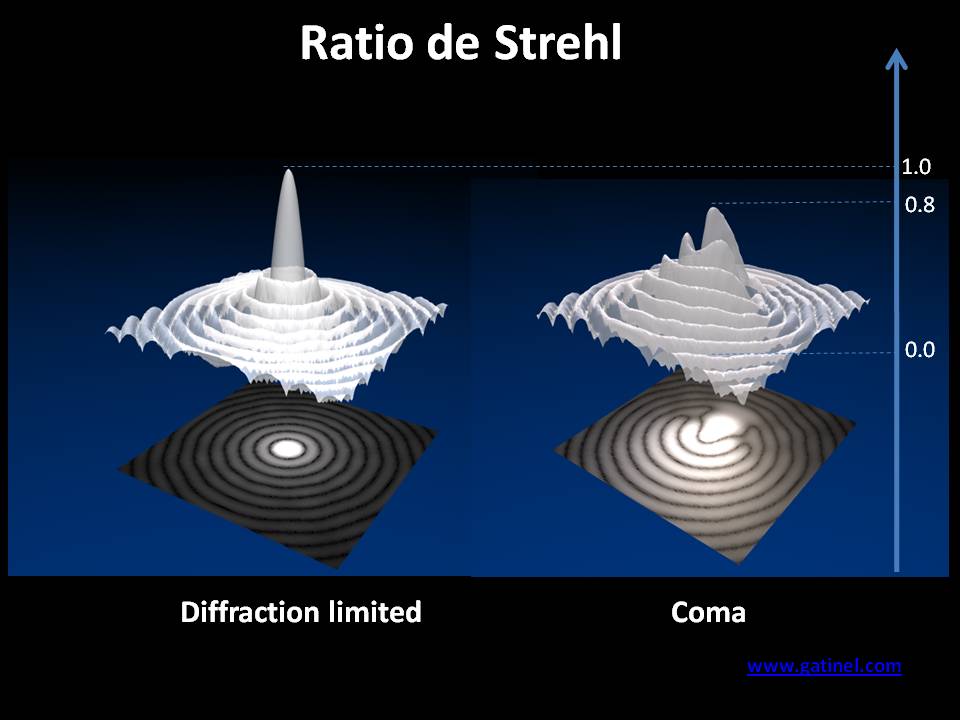

Pour te donner une idée, voici ce que donne une étoile à 94% et à "idéal" 100%, via une simulation


Donc, tu seras entre les deux... Mais déjà, 94%, sous notre ciel, c'était pas mal !
(car la perturbation atmosphérique, qui est supérieure au gain de coma, va toujours
gagner dans nos régions...).

Maintenant, ton ANCIEN miroir, que vaut-il ?
Qui sait....

Mais en se basant sur tes photos, on peut tenter de le déterminer... Mais cela demande du temps.

Donc : il faut attendre une photo identique (objet, temps, capteur, condition), avant / après, pour juger
alien alien alien

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
nico
Jupiter
avatar

Nombre de messages : 895
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: miroir primair retouché par skyvision    Dim 19 Juin 2016 - 11:01

on verra bien

merci pour l’analyse en tout cas Wink

il ma clairement dit avoir vus une différence

je sais que ce miroir est meilleur de toute façon
skyvision a une très bonne réputation
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2791
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: miroir primair retouché par skyvision    Dim 19 Juin 2016 - 17:58

Oui SV est renommé.
Le coefficient de Strehl plus grand que 92 c'est déjà bon en Belgique.
Plus le Strehl est grand plus l'image est pointue et  donc grosse amélioration car la lumière
se concentre sur moins de pixels. De plus les anneaux autour sont  plus sombres.
C'est ainsi qu'un RC , à F/D = 10 "rattrape" sa faible luminosité en donnant une image plus fine
des étoiles, mais ça ne joue plus en photos de surface.
En résumé il faudrait un RC pour les étoiles , un N lumineux pour les nébuleuses , un bonne
lunette pour les étoiles doubles , un obs pour profiter de la moindre éclaircie et aussi une solution
nomade pour profiter d'un ciel meilleur. Il faut surtout se méfier car le mieux est l'ennemi du bien.

_________________
Serge B
Revenir en haut Aller en bas
bradisback
Saturne


Nombre de messages : 1493
Date d'inscription : 09/06/2010
Localisation : Jambes

MessageSujet: Re: miroir primair retouché par skyvision    Mar 21 Juin 2016 - 14:47

Serge B a écrit:
En résumé il faudrait un RC pour les étoiles , un N lumineux pour les nébuleuses , un bonne
lunette pour les étoiles doubles , un obs pour profiter de la moindre éclaircie et aussi une solution
nomade pour profiter d'un ciel meilleur. Il faut surtout se méfier car le mieux est l'ennemi du bien.

De bien sages paroles!!
Revenir en haut Aller en bas
http://astrosurf.com/astrostef/
Téca
Saturne
avatar

Nombre de messages : 1539
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: miroir primair retouché par skyvision    Mar 21 Juin 2016 - 15:18

Serge B a écrit:
En résumé il faudrait un RC pour les étoiles , un N lumineux pour les nébuleuses , un bonne
lunette pour les étoiles doubles , un obs pour profiter de la moindre éclaircie et aussi une solution
nomade pour profiter d'un ciel meilleur.
Si jamais on investit tous dans toutes ces solutions je pense que plus personne ne verra d'étoiles jusque à la fin de nos jours... (malédiction oblige)
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 6277
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: miroir primair retouché par skyvision    Mar 21 Juin 2016 - 18:40

Teca à écrit
Citation :
Si jamais on investit tous dans toutes ces solutions je pense que plus personne ne verra d'étoiles jusque à la fin de nos jours... (malédiction oblige)

Aie, vous êtes mal partis pour une période... Rolling Eyes Rolling Eyes Rolling Eyes

(mais au fait : moi aussi, du coup !!! Snif... Sad Sad Sad )

C'est pas grave, un jour, je verrai le ciel, Na !
(surtout dans quelques jours....  Twisted Evil)

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
stef-astro
comité
avatar

Nombre de messages : 4022
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: miroir primair retouché par skyvision    Jeu 23 Juin 2016 - 10:36

voir aussi :

le logiciel WinRoddier disponible sur la page : http://www.astrosurf.com/tests/roddier/projet.html

Le logiciel  donne les écart PTV et RMS sur l'onde ainsi que le rapport de Strehl et les valeurs des principales aberrations.

Le programme fournit, outre l'image du front d'onde, les renseignements suivants :

Ecarts PTV et RMS sur le front d'onde, en nanomètres et en lambda,
Coefficients de Zernike,
Soustraction des polynômes de Zernike avec filtre personnalisé,
Images de diffraction simulées, interférogrammes,
Rapport de Strehl.

http://brizhell.org/test_roddier_t60.htm

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
