 refroidissement de mon canon 1200D

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: refroidissement de mon canon 1200D   Dim 21 Fév 2016 - 10:27

Rappel du premier message :

salut

j'ai commencé a travaillé sur le refroidissement de mon canon 1200D

donc en premier j'ai fait un capot pour bien guidé l'aire dans le radiateur
il expulsera par le trou rond et aspirera l'aire frais par les coté

j'ai récupéré un Peltier d'une glacière réfrigéré  sur allume cigare
le capot est réaliser en alu ultra léger

je ne sais pas encore si je fait un refroidissement directe du capteur
ou si je fait un genre de cooling box

la première solution est bien mieux mais le risque de givre sur le capteur est important
je compte alimenter le canon en permanence
viré le système de miroir basculant qui fais des vibration

voila pour le moment
je continuerais le poste au fur et a mesure







nico
Revenir en haut Aller en bas

AuteurMessage
ttf
Rang: Administrateur


Nombre de messages : 5931
Date d'inscription : 31/08/2006

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 24 Fév 2016 - 19:52

Qui n'a pas déjà fait cela ?  pirat

J'ai commencé en 1988 avec mon premier appareil photo numérique...  Mr. Green Mr. Green Mr. Green
(déjà un Canon... )
Revenir en haut Aller en bas
http://www.beastro.be
nico
Jupiter


Nombre de messages : 895
Date d'inscription : 27/09/2015

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 24 Fév 2016 - 21:16

en fin tout va bien
l'APN dépiauté fonctionne super bien avec tout ce que j'ai enlevé cheers
il est en mode M a perpète

je suis sur la phase isolation
Revenir en haut Aller en bas
nico
Jupiter


Nombre de messages : 895
Date d'inscription : 27/09/2015

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 24 Fév 2016 - 22:21

voila l'isolation interne du box
cela fait un peut naza
je pourrais bossé la comme isoler tiens Razz

pas moins de 1cm partout recouvert d'e morceaux de couvre parebrise





nico
Revenir en haut Aller en bas
Andy
Rang: Administrateur


Nombre de messages : 4572
Date d'inscription : 24/04/2006

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 24 Fév 2016 - 23:43

thumleft thumleft

nickel
Revenir en haut Aller en bas
http://www.smallmadtv.com
Lemju
Rang: Administrateur


Nombre de messages : 4827
Date d'inscription : 13/07/2011

MessageSujet: Re: refroidissement de mon canon 1200D   Jeu 25 Fév 2016 - 7:08

Manque plus qu un module GPS et on envoi ta box dans l espace avec un ballon Wink super boulot
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2561
Date d'inscription : 20/11/2013

MessageSujet: Re: refroidissement de mon canon 1200D   Jeu 25 Fév 2016 - 7:57

Fameux travail . Bravo Nico;
Revenir en haut Aller en bas
stef-astro
comité


Nombre de messages : 3952
Date d'inscription : 28/02/2011

MessageSujet: Re: refroidissement de mon canon 1200D   Jeu 25 Fév 2016 - 8:16

Et si non, il fait aussi le café ? Very Happy
Plus sérieusement, je dis chapeau, c'est du super boulot ! salutsalutthumrightthumright

Hâte de voir les premiers tests et résultats !
Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
nico
Jupiter


Nombre de messages : 895
Date d'inscription : 27/09/2015

MessageSujet: Re: refroidissement de mon canon 1200D   Jeu 25 Fév 2016 - 10:55

merci a vous
vivement testé sa en tout cas
Revenir en haut Aller en bas
ttf
Rang: Administrateur


Nombre de messages : 5931
Date d'inscription : 31/08/2006

MessageSujet: Re: refroidissement de mon canon 1200D   Jeu 25 Fév 2016 - 18:26

Tout beau...  cheers cheers cheers

Cela me rappelle un projet de transformation de camionnette en observatoire mobile...
Vous vous en souvenez ?
Revenir en haut Aller en bas
http://www.beastro.be
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4827
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: refroidissement de mon canon 1200D   Ven 26 Fév 2016 - 6:55

Ah oui tient, je me demande où il en est, on ne l'entend plus....

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4572
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: refroidissement de mon canon 1200D   Ven 26 Fév 2016 - 9:51

C'était pas un suisse?
Revenir en haut Aller en bas
http://www.smallmadtv.com
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4827
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: refroidissement de mon canon 1200D   Ven 26 Fév 2016 - 9:57

Si je pense bien....

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Ven 26 Fév 2016 - 20:49

salut

je crois que mon alimentation 12V 3A est pas suffisante
il met des plombe a refroidir

voila la spec du pelletier
http://www.hebeiltd.com.cn/peltier.datasheet/TEC1-12706.pdf

je crois que je vais prendre une alim 12V 6A
je pourrais en théorie monté a 15V scratch



scratch scratch scratch scratch scratch scratch scratch scratch

nico
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5931
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: refroidissement de mon canon 1200D   Sam 27 Fév 2016 - 7:14

Mwais...

Vu les indications :
Imax                                6.4     6.4
Vmax (Volts)                   14.4    16.4
Module Resistance (Ohms)   1.98   2.30

Et la remarque "Do not exceed Imax or Vmax when operating module." est importante,
évidemment...

Si "hot side", cela indique normalement le "cool side" équivalent...
Donc, si on prend -25° en target (déjà pas mal pour le bruit),
cela veut dire
- 14.4 x 6.4 = 92W au max...
- avec 12V => 7.68 A
Mais si tu dépasses 6.4 => destruction...
Donc,
- avec 12V/3 A => 36W, soit 39% de performance, soit -9.7° au max...
- avec 12V/6 A => 72W, 78% et -19.5° environ.

Avoir du 12V/7A (tjs plus compliqué ) => 84W, 91%, -22.7°

Ben , comme il est plus simple d'avoir du 12V/6A, autant que tu gardes cela !

Car tout ceci, c'est très théorique (et je n'ai pas tenu compte de la résistance).
Mais avec 6A, tu as le refroidissement typique d'une CCD, donc : déjà très bien !  Wink

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Sam 27 Fév 2016 - 15:55

salut

voila cela tourne plein pot
je fait un teste pour voir si j'ai du givres

super mon alimentation




voila il y a plus que les teste a faire
mais je ne sais pas comment faire

nico
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4572
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 0:14

Fait des darks


puis tu ouvres les images dans iris pour voir le niveau de bruit.

tu peux aussi ouvrir tes images dans deepskystaker

Le score est fonction de la température, un exemple ici sur un 400D ou 350D:


Bon, e, dessous de 16° le score ne fonctionne plus beaucoup... Mais sous iris tu devrais voir le niveaux du bruit facile.
Revenir en haut Aller en bas
http://www.smallmadtv.com
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 11:16

salut andy

merci

mais c'est pas assez explicite  Razz
une fois ouvert je clique ou je fait quoi ?

nico
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4572
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 18:35

tu ouvres ton dark
et puis tu utilises fonction Slice

Revenir en haut Aller en bas
http://www.smallmadtv.com
ttf
Rang: Administrateur
avatar

Nombre de messages : 5931
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 19:04

550D à 34° extérieur...



Comparé à une CCD (Atik, avec 20° extérieur, sans refroidisseur interne activé)


Déjà une différence...  Mr. Green

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 20:02

bha sa marche pas

je fait coupe et il ne me donne aucun résultat ?

scratch scratch scratch scratch scratch
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5931
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 20:14

Tu as tracé une ligne ????

Car "coupe", ok, mais il faut qu'il y aie une "ligne de coupe"...
Donc : Souris, point de départ - Point d'arrivée...

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 20:42

haaaaa ok je fait sa
Revenir en haut Aller en bas
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 20:58

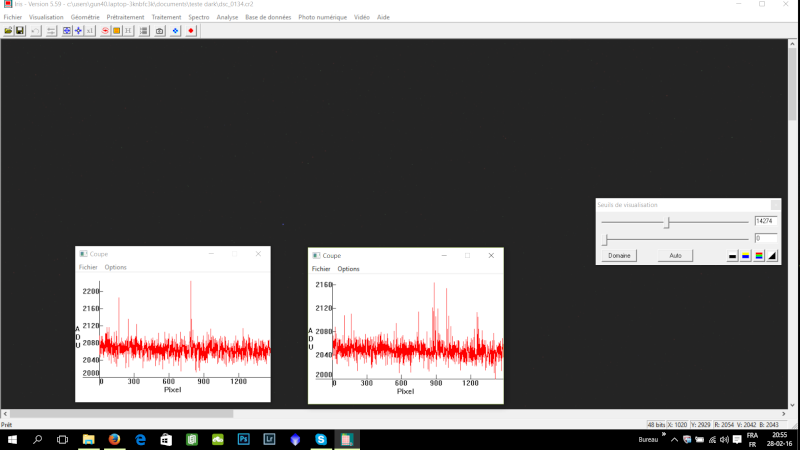

et voila

on note une différence mais c'est léger
la température était pas stabilisé

Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4572
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 23:20

si deja tu arrive a garder la température stable... C'est déjà un bon gain de 10°...

tu peux aussi vérifier la température dans les exif
Revenir en haut Aller en bas
http://www.smallmadtv.com
nico
Jupiter
avatar

Nombre de messages : 895
Age : 35
Date d'inscription : 27/09/2015
Localisation : malmedy

MessageSujet: Re: refroidissement de mon canon 1200D   Dim 28 Fév 2016 - 23:28

ok je vais regardé sa

mais la sur se teste mon cooling était pas stabilisé
en fait le montage Peltier refroidisseur + dissipateur a de l'importance

après différant teste et un montage optimal

avec une petite ventilation interne -20° stabilisé

et sans la ventilation interne -14 stabilise

comment on vois les exif de la prise ?
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4572
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: refroidissement de mon canon 1200D   Lun 29 Fév 2016 - 1:30

Moi j'utilise ExifTool avec ExifTool GUI

Et la température doit être ajoutée en manuel dans custom. Il existe sans doute des programmes un peu plus moderne maintenant...



Revenir en haut Aller en bas
http://www.smallmadtv.com
Arnaud_P
Mars


Nombre de messages : 197
Age : 18
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: refroidissement de mon canon 1200D   Mar 6 Juin 2017 - 10:41

Bonjour Nico,
En lisant ce post (très intéressant), je me suis posé quelques questions...
Tu as commencé ton projet l'année passée, es-tu arrivé à le finir ? Si oui, comment fais-tu pour modifier les réglages de l'appareil (ISO, temps de pose, ...) ?
Et obtiens-tu les résultats espérés (une photo astro avec refroidisseur et une sans pour comparer?) ?
Revenir en haut Aller en bas
Téca
Saturne
avatar

Nombre de messages : 1492
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: refroidissement de mon canon 1200D   Mar 6 Juin 2017 - 11:25

De ce que je sais Nico utilise maintenant une CCD et Andy n'a jamais réussi à refroidir uniformément le capteur.
Plutôt que de te lancer la dedans je te conseillerai une externe à l'appareil photo.
OK, moins efficace mais moins compliqué à mettre en œuvre.
Revenir en haut Aller en bas
Arnaud_P
Mars


Nombre de messages : 197
Age : 18
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: refroidissement de mon canon 1200D   Mar 6 Juin 2017 - 11:46

Dommage pour eux !
Pour le moment, ça reste encore au stade d'idée, je n'ai pas envie de triturer mon appareil ! Si un jour, je me lance dans un projet similaire, ça sera sur une occas' pas chère pour tester d'abord Wink .
Revenir en haut Aller en bas
Arnaud_P
Mars


Nombre de messages : 197
Age : 18
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: refroidissement de mon canon 1200D   Ven 9 Juin 2017 - 15:01

Salut !
Allez jeter un œil à cette page ! Bon, c'est un produit destiné au commerce mais à terme, après quelques essais, ce serait sympa d'arriver à un truc comme ça !
http://www.centralds.net/cam/?p=1687
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4572
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: refroidissement de mon canon 1200D   Ven 9 Juin 2017 - 15:49

Salut,

Ca me rappelle des souvenirs...
Revenir en haut Aller en bas
http://www.smallmadtv.com
Arnaud_P
Mars


Nombre de messages : 197
Age : 18
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 14 Juin 2017 - 19:46

Salut à tous !
J'ai eu une idée. Pouvez-vous me dire ce que vous en pensez ?
Comme j'ai un appareil dont l'écran peut pivoter, je me suis dit que l'on pouvait faire un système "à la PrimaLuceLab" en utilisant le creux de l'écran pour y mettre le système de refroidissement, sans ouvrir l'appareil photo.
Le système serait composé d'un peltier, d'une sonde/un capteur de t°, d'une arduino nano, d'un prise pour l'alim, d'un interrupteur, d'un buzzer et d'une led (rouge et verte) pour indiquer quand le peltier est arrivé à la température indiquée par l'arduino (T° fixée dans le code ou modulable ?) , et bien sur d'un dissipateur de chaleur et d'un ventilateur.
Si j'ai la place, je mettrai peut être un afficheur pour l'affichage de l T°J'ai réalisé un aperçu en 3D de ce que cela donnerai.




Qu'en pensez vous ?
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5931
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 14 Juin 2017 - 21:24

Y la place sur la surface "capteur" pour mettre tout cela ?

N'ayant pas de 1200D, donc, cela représente quelle surface ?

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Mars


Nombre de messages : 197
Age : 18
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 14 Juin 2017 - 21:51

Desolé, je n'ai pas mit d'échelle pour avoir un apercu correct !!
En fait, je n'ai pas de 1200D, mais un 700D
L'écran se replie comme cela :

Le creux fait 6*8*0,7 cm
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5931
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 14 Juin 2017 - 22:18

Je comprends mieux...
Avec une carte de arduino nano, soit 18 x 45 mm, vu ton dessin,
cela reste 60 - 20 (avec boite) = 40mm x 45mm pour le pelletier et ventilo...
Un pelletier de 40x40mm est en effet courant...
Donc, cela devrait en effet tenir...

Maintenant, est-ce que cela suffisant (et efficace) pour refroidir le capteur en atmosphère
libre ? Je m'interroge sur l'humidité générée entre les points de contact (qui n'est pas le capteur,
mais le boitier "entourant" le capteur).

=> la matière, c'est du métal ou du plastique ?

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Arnaud_P
Mars


Nombre de messages : 197
Age : 18
Date d'inscription : 04/04/2017
Localisation : Modave

MessageSujet: Re: refroidissement de mon canon 1200D   Mer 14 Juin 2017 - 22:39

Je ne sais pas du tout si cela sera efficace, et je n'ai pas pensé à l'humidité...
Je pensais faire le dissipateur en alu et le boiter en dessous (qui contient l'électronique) en plastique
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: refroidissement de mon canon 1200D

Revenir en haut Aller en bas

refroidissement de mon canon 1200D
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» refroidissement de mon canon 1200D
» Defiltrage boitier canon
» Canon eos 1100D, 1200D et 60Da
» refroidissement 350D et même pas peur !!
» refroidissement portable

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum AstroNamur ASBL - Astronomie Amateur :: Le forum :: Bricolage astro-
Sauter vers:
