 Autoguider une vielle HEQ5

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Autoguider une vielle HEQ5   Ven 3 Oct 2014 - 16:31

Bon ben ça y est encore une fois.
Il fait beau, je ne suis plus embêté par mes études et j'ai envie de faire de l'autoguidage... MAIS !

Dans le monde idéal j'achèterai une EQ6 "comme tout le monde" et je n'aurais aucun soucis... Seulement une EQ6 c'est quand même plus de 1000€ donc ça donne à réfléchir...
Et mon HEQ5 ben elle est capable de porter 10kg et avec le Newton 200/1000, l’appareil photo et les fils ben on y est... donc hors de question de rajouter une lunette guide. D'autant plus que je me rend compte que j'ai oublié de préciser que je n'ai pas de port autoguidage sur ma vielle HEQ5... alors que faire !

J'ai donc une petite idée en tête mais j'ai besoins des avis des experts en autoguidage d'astronamur !

Bon pour commencer la société astronomique du Havre propose un tuto pour transformer le chercheur en lunette guide et c'est tout à fait ma configuration donc pourquoi pas !
http://www.sahavre.fr/tutoriels/materiel/21-autoguidage-chercheur
J'ai le télescope, le chercheur une barlow manque plus que la webcam ! (j'y reviendrais)

Et pour le port autoguidage ben c'est "facile" y a qu'a en fabriquer un... un petit tuto là:
http://www.store.shoestringastronomy.com/eq_mod.pdf
Bon apparemment shoestringastronomy c'est plus d’actualité mais bon un il y a l'aire que des solutions existe, reste à savoir la quelle et ce que je veux faire... Confused

-Soit avec PC :
Et là j'ai vu sur Pierro-astro une interface d'autoguidage ZWO
http://www.pierro-astro.com/materiel-astronomique/autoguidage/interface-d-autoguidage-zwo_detail
Si je comprend bien avec ça la webcam envois au PC le flux vidéo et puis un logiciel (genre phd guiding) envois par USB les informations d'autoguidage à l'interface ZWO qui les envois à son tour par RJ12 vers la monture (port RJ12 à la place de la raquette).
Juste ?
-Soit sans PC :
Là il faut une webcam qui fait de l'autoguidage toute seule genre ça:
http://www.pierro-astro.com/materiel-astronomique/autoguidage/camera-d-autoguidage-autonome-synguider_detail
Mais alors il me faut quand même une interface d'autoguidage où pas ? Le RJ12 de ma monture peut il être branché directement sur la webcam ?

Et sinon dans le cas du système avec PC quel caméra de guidage acheter ?

D'autres avis ?

nb: reste quand même la possibilité d'acheter le matos de Christian pour 800€ ce qui n'est pas cher du tout pour ce que c'est... mais bon vu l'état de ma bourse c'est pas raisonnable.
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 3 Oct 2014 - 17:48

Téca a écrit:
Bon ben ça y est encore une fois.
Il fait beau, je ne suis plus embêté par mes études et j'ai envie de faire de l'autoguidage... MAIS !



Bon pour commencer la société astronomique du Havre propose un tuto pour transformer le chercheur en lunette guide et c'est tout à fait ma configuration donc pourquoi pas !

-Soit avec PC :
Et là j'ai vu sur Pierro-astro une interface d'autoguidage ZWO
http://www.pierro-astro.com/materiel-astronomique/autoguidage/interface-d-autoguidage-zwo_detail
Si je comprend bien avec ça la webcam envois au PC le flux vidéo et puis un logiciel (genre phd guiding) envois par USB les informations d'autoguidage à l'interface ZWO qui les envois à son tour par RJ12 vers la monture (port RJ12 à la place de la raquette).
Juste ?

-Soit sans PC :
Là il faut une webcam qui fait de l'autoguidage toute seule genre ça:
http://www.pierro-astro.com/materiel-astronomique/autoguidage/camera-d-autoguidage-autonome-synguider_detail
Mais alors il me faut quand même une interface d'autoguidage où pas ? Le RJ12 de ma monture peut il être branché directement sur la webcam ?

Et sinon dans le cas du système avec PC quel caméra de guidage acheter ?

D'autres avis ?

nb: reste quand même la possibilité d'acheter le matos de Christian pour 800€ ce qui n'est pas cher du tout pour ce que c'est... mais bon vu l'état de ma bourse c'est pas raisonnable.

Étant dans mes tout 1er test autoguidage, mais après avoir lu  quelques tuto et article là dessus, je peu juste dire que :

J'avais déjà lu le tuto "transformer le chercheur en lunette guide" Et perso celà me semble un bon plan pour éviter la surcharge !

Si non, il y a aussi le Diviseur optique pour camera autoguidage, pour le gain de poids c'est pas mal, maintenant je pense que c'est assez chair aussi !


Avec PC, oui c'est juste

Perso avec mon avx je n'ai pas besoin de l'interface, c'est la raquette qui sans occupe, mais si non c'est le même principe !

Pour la Webcam sans pc, il faut une webcam modifiée qui a 2 câbles, un pour le raccordement PC et l'autre à l'interface (A vérifier faut que je retrouve où j'ai lu ça)





Voilà, c'est juste en attendant l'avis des vrais experts !  Wink

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 3 Oct 2014 - 19:01

Pour info, j'ai le chercheur transformé en lunette d'autoguidage...
(Acheté 20 eur à Essen Mr. Green )
Si tu veux tester : je le prendrai au stage...

J'ai déjà réalisé la solution "bricolage EQ", je n'ai pas testé (pas le temps, ni le temps Mr.Red )
Mais techniquement, cela devrait aller...

Il ne te manque que la webcam avec port ST4
(là aussi, l'occase ne manque pas...)

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 3 Oct 2014 - 21:38

ttf a écrit:
Il ne te manque que la webcam avec port ST4

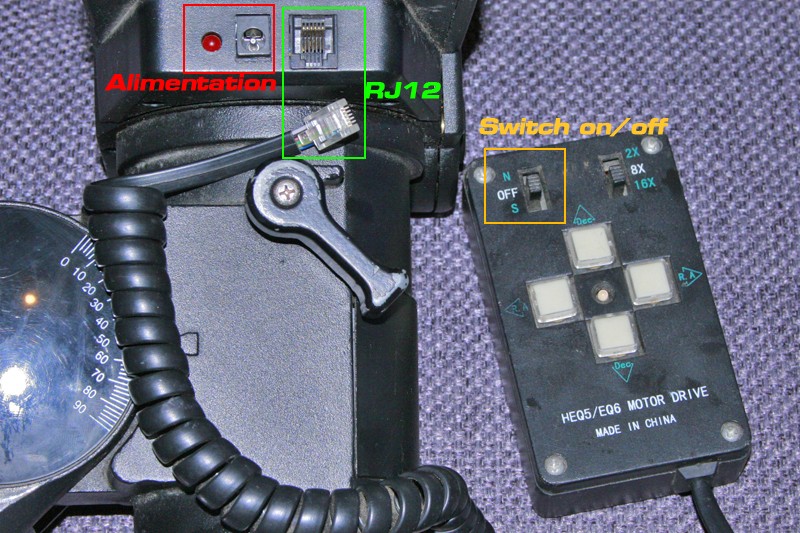

Tu veux dire que vu que j'ai un port RJ12 (=ST4) sur ma monture pour la raquette je n'ai pas besoin d'autre chose que d'une webcam avec un port RJ12 comme la Skywatcher du lien plus haut ?

Dans le genre bricolage EQ tu veux dire souder 5 fils dans la raquette de commande et les placer sur un port RJ12 femelle pour avoir un port d'autoguidage ?
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 3 Oct 2014 - 23:52

Très intéressant car un autoguide ce serait super même si l'AP900 reste stable longtemps.
j'étudie grave l'info mais je n'ai pas tout compris.....

_________________
Serge B
Revenir en haut Aller en bas
Astrolulu
Jupiter
avatar

Nombre de messages : 700
Age : 20
Date d'inscription : 02/10/2014
Localisation : Ottignies

MessageSujet: Re: Autoguider une vielle HEQ5   Sam 4 Oct 2014 - 0:06

Salut Kevin,
(pour la petite présentation, je suis Mathieu Levêque)
En ce qui concerne l'autoguidage sur ton EQ-5 et si j'étais toi, voilà comment je procéderais.
Je m’achèterais une petite caméra à 200 euro (qui permettrai aussi à faire du planétaire, et avec ton 200 tu pourrais déjà bien t'amuser! ) et dans un premier temps voir si l'autoguidage au chercheur est fructueux (tu as déjà ton pc, donc ça fait un bel investissement en moins).

 Si jamais tu manques de focale (250mm pour un chercheur, c'est 4x moins que ton tube mais faut voir l'échantillonnage de ton APN et tout le tralala, mais en théorie, c'est faisable, limite mais faisable), il sera toujours temps de penser au diviseur optique (F/D 5 devrait te permettre de trouver une étoile assez facilement, 150 euro ) ou à la lunette guide (150euro aussi).

Question informatique, je pense que tu géreras ca mieux que moi mais un pc sur place c'est toujours pratique, surtout si tu veux de temps en temps faire un peu de planétaire.

_________________
Galerie personnelle: https://www.flickr.com/photos/mathieuleveque
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Sam 4 Oct 2014 - 4:33

@Teca : en effet... Une fois correctement lancé, le couple "logiciel" + "camera" (via USB) va s'échanger
les informations nécessaire au suivi de l'étoile concernée et le port de la caméra va fournir via le port ST4
les signaux nécessaires à la monture pour "suivre" les corrections.
En soit, le RJ12, ce ne sont que des "relais" qui fournissent RA+,RA-,DEC+,DEC-
L'informatique s'occupe de "suivre", la monture faire le reste.

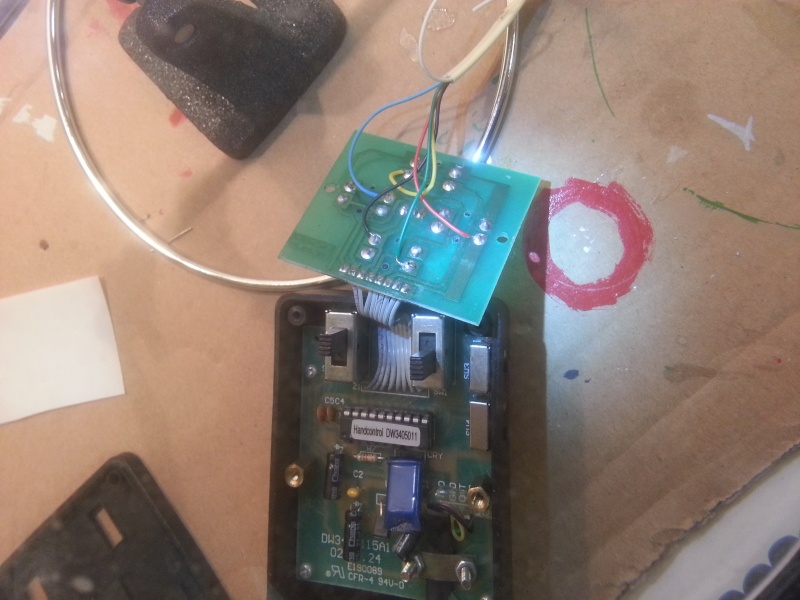

Bricolage avec "souder" 5 fils : en tout cas, sache que j'ai déjà mis un Joystick sur une monture EQ6
sans Goto via cette voie (plus intuitif pour suivre manuellement)...

Mais comme je l'ai dit : jamais testé, je n'ai que la théorie...

@Serge : Je te fais remarquer que ta monture fait déjà toute seule un suivi que beaucoup révérait d'avoir !
Et que pour le moment, tu n'exploites visiblement pas. Pour quelqu'un qui n'a pas ce type de qualité en matos,
l'autoguidage n'est pas un "luxe", c'est de la survie minimale en capture longue pose Mr. Green

Ex : selon les specs la HEQ5, dépassé la minute, n'est plus assez bonne pour un suivi "adapté" longue pose.
Donc, sauf de la chance dans sa monture (qui tiendrait 2, voire 5min), l'autoguidage est obligatoire.

Avec ma monture "pas cher", je n'ai jamais dépassé la minute, et donc : jamais autoguidé...
Mais cela me suffit pour les objets observés sous mon ciel "détestable".

=> de nouveau, c'est la qualité du ciel qui détermine tout ! Si je fait plus de 30 sec de pose avec un APN
chez moi, j'ai de toute façon un ciel complètement jaune (pollution lumineuse) !  Razz

Ma monture me permet donc suffisamment de suivi pour mon couple "tube + APN" (cela se calcule,
of course). Et comme le dit AstroLulu (fun le nom, Mathieu Mr. Green ), avec une CCD de base,
on peut déjà bien s'amuser... Perso, c'est les seules capture que je peux faire (la clarté de l'objet
dépasse largement la clarté du ciel...).

Et d'ailleurs, on ne traite pas les images de la même façon qu'avec la capture "statique".
Revenir en haut Aller en bas
http://www.beastro.be
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Sam 4 Oct 2014 - 8:40

Bien-sûr que l'auto guidage est un plus,j'en suis certain.Quand je mettrai la SBIG il y aura
un auto guidage.L'AP est assez stable mais ce n'est pas tout.
Si le ciel n'est pas bon ça ne sert à rien!OK je n'exploite pas mais j'ai un tube et un APN comme vous tous,rien de plus.Et même pas un an d'expérience.Du bon matos mais c'est pas bcp plus simple pour cela.
Cette nuit le ciel supportait une pose 10 min à 6400 asa mais c'était limite.
J'ai pu ainsi photographier M81 avec les longs bras qui ressortaient bien.
Avec une CCD ce serait 2 à 3 min de pose....pour un résultat meilleur.
Et que pour le moment, tu n'exploites visiblement pas.

_________________
Serge B
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Sam 4 Oct 2014 - 8:52

@Thierry:Correction:je réagissais à ta phrase "Et que pour .....)
Cette nuit j'ai "imité" une CCD fort primitive/
38 photos de IC434,avec darks et offset.
Poses 10 sec,1/2/3/5/10 min, 1600,3200 et 6400 asa et les darks
associés.

_________________
Serge B
Revenir en haut Aller en bas
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 0:08

Du côté de la lunette guide :
Comme nous devenons "experts" en transformation de raccords de plomberie, nous pourrions tester ce que propose la "société astronomique du havre" :
http://www.sahavre.fr/tutoriels/materiel/21-autoguidage-chercheur

Pour l'électronique et la connectique passe chez moi un de ces jours avec ta monture car c'est délicat et tout n'est pas compatible avec ton matériel.
Revenir en haut Aller en bas
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 0:21

Peut-être que tu connais, mais ça pourrait être intéressant.  Il y a un schéma qui je crois correspond à ce que tu cherches.
Je peux t'aider dans les modifications électroniques.
Revenir en haut Aller en bas
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 0:43

Oups, j'ai oublié de renseigner l'URL dans le post précédent :
http://www.webastro.net/forum/showthread.php?t=103439&langid=1
Revenir en haut Aller en bas
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 1:01

Schéma électronique de l'interface entre le PC (USB) et ta monture (ST4) - GPUSB - .
http://www.astrogene1000.com/products/guide_output_web_1/usb_st4.pdf
Mais tout monté et testé ça ne reviendrait pas plus cher. Voir :
http://www.astronome.fr/produit-guidage-et-equilibrage-interface-d-autoguidage-usb-orion-shoestring-gpusb-840.html
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 6:42

Résumons...

- L'interface (du genre GPUSB) est là pour remplacer la sortie ST4 quidevrait être dans la caméra.
=> dans ce cas, Teca devrait aussi acheter une autre caméra USB à 7eur... cool-blue

- l'interface "ST4" dans le boitier de la monture est indispensable... Et là, que je sache,
Teca ne dispose pas de "Goto" : correct ?

Le choix est donc :
Sol 1 : PC (min 2 USB) + boitier USB + Webcam 2 + Modif Commande + WebCam 1
ou
Sol 2 : PC (min 2 USB) + CCD avec ST4 + Modif Commande + WebCam 1

Correct ?
Et là, monétairement... A prix quasi égal, je m'interroge si la CCD n'est tout de même
pas plus facile... scratch

Oui, je sais, je regarde les sous... Embarassed

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 12:15

Fastoche.... Il suffit de créer la sortie ST4 dans la raquette. Quelques fils à souder au bon endroit dans la raquette et une fiche RJ12 externe bien sertie et le tour est joué pour 1 ou 2 €.

Pour l'interface GPUSB, s'il faut passer par là, je conseille d'en acheter une montée et testée car il n'y a pas que de l'électronique... Il y a un PIC qui demande programmation.

Mais... pour cette interface,  il doit y avoir beaucoup moins cher et beaucoup plus simple; à savoir :
1 câble USB-Série (+ l'électronique comprise dans la fiche) vu sur Ebay pour quelques Euros plus  un câble série-RJ12 aussi sur Ebay. A tester sur la raquette de TECA après ajout de la sortie ST4. Personnellement j'utilise ce type de montage pour piloter ma monture avec mon PC et ça fonctionne pour autant qu'on utilise les bons drivers. Avant tout achat, on peut réaliser un test chez moi puisque je possède ces câbles.

Pour TECA, le coût de cette aventure serait surtout fonction du coût de la caméra, le reste se limitant à quelques € ( 20 € ? A voir)
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 13:23

pour ceux qui maitrise l'anglais :

http://www.store.shoestringastronomy.com/eq_mod.pdf





_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 13:37

Explications très claires Stef.
Ca n'a pas l'air difficile à faire.

_________________
Serge B
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 14:15

Tiens, petit bricolage pas mal fait...



Utilisable en mode "normal" et "autoguidage"... Joli, dans une lunette 6x30 !
Revenir en haut Aller en bas
http://www.beastro.be
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 16:25

Bon je pense m'être décidé pour autoguider avec PC (plus commun).

Sinon ttf je pige pas l'histoire d'une 2e webcam ? On est d'accord que il faut une caméra (sensible) pour la "lunette" guide et une autre pour l’acquisition dans mon cas c'est l'APN... c'est ce dont tu voulais dire ?

Sinon voilà ce que j'ai comme entrée sur ma monture et comme raquette.



Sur la monture j'ai le port RJ12 et l'alimentation 12 Volt.
Et la raquette possède une sortie RJ12 que va normalement sur la monture.

Je me pausais une question... est ce que la raquette est toujours nécessaire vu le port RJ12 sur la monture ?
J'aurais été tenté de dire non mais j'ai un switch power off/on hémisphère nord/on hémisphère sud sur ma raquette qui m’embête...

Donc impossible de faire fonctionner l'histoire sans la raquette ?
De plus je n'ai que moyennement envie de faire des modifs sur ma raquette (trous, soudures...) sans avoir une raquette de backup... et je n'en trouve pas à vendre sur internet !
Peut être chez Pierro astro:
http://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/raquette-syntrek_detail
Mais j'ai un doute : je pense qu'elle à une sortie RJ45 et pas RJ12, et c'est confirmé par cette petite annonce où la raquette d'une HEQ5 est au format RJ45:
http://www.webastro.net/petites_annonces/raquette-de-suivit--moteur-goto--raquette-goto--filtres--lrvb-3175_10643.htm

Voilà... des avis ?
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 17:04

Citation :
est ce que la raquette est toujours nécessaire vu le port RJ12 sur la monture ?

Tu n'as pas un port "autoguidage" (codage standard ST4), tu as une connexion raquette, qui
n'est pas forcément standard... Donc : c'est pour cela que les "bricolages" veillent à rajouter un
port ST4 sur ta raquette, et ce bricolage "transforme" le signal "on/off" d'une pression d'un
bouton en un signal compatible avec l'électronique de ta monture (pour moteur pas à pas)...

Quand à la Raquette en elle-même, elle est évidemment toujours nécessaire, of course, à la fois pour
l'autoguidage et pour contrôler l'électronique de ta monture.

Citation :
switch power off/on hémisphère nord/on hémisphère sud
Rien de spécial, tout à fait standard (si tu utilises ta monture passé l'équateur)...
Donc : aucun souci !

Risque : of course... J'ai "pété" une raquette identique dans une modif ratée...  Sad
C'est assez fragile. Donc : faut faire attention...  Shocked

Remarque : tu en retrouves généralement à Essen (j'en ai racheté une là-bas)...
Ou...
Ce sera l'occasion de passer au GoTo avec port intégré  cheers

Comme disais l'autre : "... il faut transformer tout problème en opportunité..."  dwarf
Revenir en haut Aller en bas
http://www.beastro.be
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 5 Oct 2014 - 17:44

Ok, bien compris : faut sortir ces foutus 5 fils.
J'avais envoyé un message à Pierro Astro pour savoir quoi a propos de leur raquette.
Mais c'est le weekend donc j’attends.
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 9:45

Tien et cette raquette à 55 € ne pourrait-elle pas faire l'affaire ?

Raquette de commande seule EQ4/5

Référence 14771

Nouvelle raquette de commande pour montures EQ4 et EQ5 Sky Watcher et disposant d'une connexion auto guidage ST4. Compatible avec les motorisations double axe de ces deux montures.






_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 10:10

Et bien c'est comique je me posais justement cette question.
Le truc c'est que je suis pas certain que la vitesse de rotation des moteurs soit la même entre EQ4/EQ5 et HEQ5.
Il y a un beau tableau comparatif sur eq-mod.net : http://eq-mod.sourceforge.net/reqindex.html
[size=undefined]Je suis pas sur que les moteurs tourneront à la bonne vitesse... Confused [/size]

[th][size=undefined]RA Gear Teeth[/size][/th][th][size=undefined]RA Gear Ratio[/size][/th][th][size=undefined]Microsteps per RA Revolution[/size][/th][th][size=undefined]Microsteps per Worm Revolution[/size][/th][th][size=undefined]Resolution (arcsecs)[/size][/th][th][size=undefined]MicroSteps[/size][/th]
[size=undefined]Mount Type[/size]
Skywatcher / Orion
[size=undefined]EQ4 + Synscan Upgarde Kit (EQ5)[/size][size=undefined]144[/size][size=undefined]704:1[/size][size=undefined]4505600[/size][size=undefined]31288.89[/size][size=undefined]0.287642[/size][size=undefined]32[/size]
[size=undefined]HEQ5 Syntrek
[/size]
[size=undefined]135[/size][size=undefined]705:1[/size][size=undefined]9024000[/size][size=undefined]66844.44[/size][size=undefined]0.143617[/size][size=undefined]64[/size]
Revenir en haut Aller en bas
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 10:12

Bon le tableau passe mal chez moi mais il est sur http://eq-mod.sourceforge.net/reqindex.html
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 10:30

Grrrr ! c'est dommage !!!!

Et tu as déjà regardé du côté de la raquette SynScan d'ocase (Nouvelle c'est +/- 150 € Confused )

Raquette SynScan v3 pour montures AZ-EQ6, HEQ5, EQ8 ou EQ6



http://skywatcher.com/downloads/_Raquette%20SynSCan.pdf

Edit : Aaaarg ! mais faut peut être une HEQ5 pro goto !!!! J'ai pas fait attention .... Boulet

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 10:38

Ben la raquette Synscan c'est le même soucis que les nouvelles Syntrek...
http://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/raquette-syntrek_detail

... le switch on/off est sur la monture et donc pas sur du tout de la compatibilité du truc...
Plus faut voir si la raquette à besoin de tout les fils du RJ45 pour fonctionner ou bien si avec les 6 du RJ12 ça passe.
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 11:20

Oui, c'est pas facile, à la limite il te faudrait par exemple un Kit go to pour monture HEQ5



Mais là tout de suite pour l'ensemble moteur-raquette-cables, tu montes dans le budget (330€)

http://www.maison-astronomie.com/montures/985-kit-go-to-pour-monture-heq5.html

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 15:23

Pffft.... pas facile tout ça !
J'espère que Teca y trouvera une solution moins onéreuse qu'une nouvelle monture !   lol!

Je comprends très bien la réaction de Teca qui veut préserver l'unique exemplaire restant de son type de raquette et j'aurais la même réaction que lui, mais de grâce, arrêtons toute parano... C'est réalisable en toute sécurité en travaillant avec soin. Je serais plus inquiet pour le port USB du pc qui va gérer tout ça...

Pour la vitesse des moteurs, je crois savoir qu'à part une limite mécanique extrême la vitesse d'un moteur pas à pas est donnée par l'électronique gérant la fréquence des impulsions. Quant au différentes vitesses demandées aux moteurs entre EQ5/6 et autres, elle dépendra au moins du type d'engranges utilisés (nbre de dents)

Bien vu stef pour ta solution à 55 €, mais la raquette de Teca gère  RA et DEC en une seule sortie alors qu'ici il y en a deux, une RA et une DEC. Pas grave on sait regrouper, mais il faut connaître le brochage ( je n'ai pas encore cherché).

C'est un peu hors du sujet, mais comme ça a été évoqué :
Sauf erreur de ma part, il est possible de commander directement une monture sans passer par PC... Voir : http://eq-mod.sourceforge.net/introindex.html. Et ça fonctionne !
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 15:28

[quote="Guytwo2"]Pffft.... pas facile tout ça !

Bien vu stef pour ta solution à 55 €, mais la raquette de Teca gère  RA et DEC en une seule sortie alors qu'ici il y en a deux, une RA et une DEC. Pas grave on sait regrouper, mais il faut connaître le brochage ( je n'ai pas encore cherché).

quote]

Oui, c'était surtout une solution pour lui avoir une raquette neuve pas trop chère et qui me semble solide, comme ça il pouvait être plus à l'aise pour transformer sa raquette actuelle!




_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 15:52

Mais c'est une très bonne idée Stef. Pour autant qu'elle soit compatible avec son ancienne EQ5 au niveau des signaux !
Un seul petit bricolage pour fusionner RA et DEC et Teca aurait son système de commande avec autoguidage pour 75 €.
(55 € pour cette raquette + 20 € max pour les câbles USB-Série - Série RJ12)

Restent la caméra et son raccord à la lunette du chercheur.
Revenir en haut Aller en bas
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 16:10

"C'est un peu hors du sujet, mais comme ça a été évoqué :
Sauf erreur de ma part, il est possible de commander directement une monture sans passer par PC... Voir : http://eq-mod.sourceforge.net/introindex.html. Et ça fonctionne !"



Oups il faut lire : ".... sans passer par la RAQUETTE" et non pas "par pc"  Autant pour moi.
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 19:10

Revenir en haut Aller en bas
http://www.smallmadtv.com
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 20:17

Réponce de Pierro Astro:
Pierro Astro a écrit:
Bonjour,

hélas non les moteurs sont des moteurs simples dans votre HEQ5, du coup il vous faut un kit goto, avec la raquette goto forcément... l'ensemble comprennant les moteurs, la nouvelle carte électronique et une raquette.
la monture change alors assez radicalement de comportement et de fonctionnalités. Ceci étant l'upgrade est assez chère (environ 300 €)

Bien cordialement,

               L'équipe Pierro-Astro'
Le kit est celui ci :

http://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/kit-goto-pour-monture-eq3-eq5-heq5-ou-eq6_detail

Et il y a le port autoguidage sur la raquette si je ne me trompe pas ?

Donc ça sera probablement la solution de backup si le bricolage de la raquette foire... mais je souhaiterais ne pas en arriver là...

Reste la solution EQDIRECT, je vais creuser.
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 21:06

Tu sais... Il s'agit de souder 5 fils...  Embarassed
Le plus délicat est de bien démonter, ensuite : 30 sec a tout casser avec
Un bon fer a souder...(température contrôlée)

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 6 Oct 2014 - 21:19

Pour info, j'ai un USB Guider de chez pierro-astro en stock...




http://www.astrosurf.com/jjr/vente_materiel/USB_Guider_1.0_notice_installation.pdf
Revenir en haut Aller en bas
http://www.smallmadtv.com
Guytwo2
Mars
avatar

Nombre de messages : 115
Age : 68
Date d'inscription : 28/04/2010
Localisation : La Bruyère (Meux)

MessageSujet: Re: Autoguider une vielle HEQ5   Mar 7 Oct 2014 - 0:31

Salut Andy... Je vois Kevin demain et nous en parlerons.
Cependant, le noeud du problème réside dans le fait que la monture de Kevin ne possède pas de prise "autoguider"... donc pas de sortie ST4 pour brancher la fiche RJ12.
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 12 Oct 2014 - 13:34

A verser au dossier...
Un nouveau boitier (pas cher) de ZWO, permettant d'utiliser une caméra non
équipée ST4...

La ZWO USB to SBIG ST4 Adapter
http://www.highpointscientific.com/zwo-usb-to-st4-adapter-usbst4

Rem : c'est moins cher en $ Mr. Green
http://www.astroshop.de/fr/autres-accessoires-d-astro-photographie/zwo-st4-adapter/p,44284

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Dim 12 Oct 2014 - 14:04

ttf a écrit:
Un nouveau boitier (pas cher) de ZWO, permettant d'utiliser une caméra non
équipée ST4...


Il est aussi dans le premier message. Wink
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Lun 13 Oct 2014 - 8:14

Kevin,s'il n'est pas trop tard tu peux commander une ORION G3 art: 21883.
Avec les câbles si possible.Je crois que la caméra est à 399 €.
Dis-moi ( e-mail privé sergebouc@gmail.com) combien je dois te verser en
comptant les câbles et ce qu'il faut pour débuter l'autoguidage sachant que j'ai
l'AP900 avec CCDOPS.

_________________
Serge B
Revenir en haut Aller en bas
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Mar 14 Oct 2014 - 1:43

Nope pas trop tard... mais !

Mais je comprend pas ce que tu veux dire par ce qu'il faut pour débuter l'autoguidage.
La caméra ORION G3 tu veux l'utiliser pour l’acquisition ou l'autoguidage ?
(je pensais que tu avais déjà une CCD, puis tu as un appareil photo aussi donc j'ai un doute sur ce que tu veux)

Et puis surtout ben j'avais envie d'avoir ma commande pour avant le stage et je vois "expédié sous 3-5 semaines + durée de transport".
Donc je suis moyennement chaud pour l'inclure dans ma commande.
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Mar 14 Oct 2014 - 7:27

J'avais remarqué aussi "expédié dans trois semaines".Il y a une ATIK (ou une ZWO?)expédiable le jour
même.Je voulais m'en servir pour guider une photo avec l'APN.(CCD sur l'ED80)
Bon d'un autre côté ça ne presse pas pour moi par rapport au stage car j'y serai avec le Dob.
Pour les photos CCD j'ai la SBIG.
Ok Kévin, merci mais ne commande rien pour moi.
A bientôt.

_________________
Serge B
Revenir en haut Aller en bas
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Mar 14 Oct 2014 - 13:05

Ok... J'allais faire la commande mais je vois que ce que je voulais n'est plus disponible directement non plus...
Je te commande l'ORION G3 ?
Revenir en haut Aller en bas
Serge B
Uranus


Nombre de messages : 2540
Age : 76
Date d'inscription : 20/11/2013
Localisation : Ramillies

MessageSujet: Re: Autoguider une vielle HEQ5   Mar 14 Oct 2014 - 13:28

Non Kevin je ne sais pas bien que  faire.
Je dois commander des Astrodons 5nm mais c'est chez unterlinden.
Je réfléchis encore.
Merci pour la proposition.
A bientôt.

_________________
Serge B
Revenir en haut Aller en bas
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 17 Oct 2014 - 11:14

Bon ben ça y est...
Hier une petite visite chez Guy et hop 5 fils soudé dans la raquette...







C'est très propre je suis super contant du montage.

Petite remarque: après tests on a constaté qu'il est impératif d'avoir un câble USB Autoguider:
http://www.pierro-astro.com/materiel-astronomique/autoguidage/interface-d-autoguidage-usb-guider-1-0_detail

Les câbles "RJ12/USB" classique ne fonctionnant pas pour mon modèle d'HEQ5. Par Contre ils conviennent très bien pour une HEQ5 SynScan V3.
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5865
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 17 Oct 2014 - 16:52

Et zou... Un branchement tout joli...

Remarque : le ZWO est moins cher...

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4809
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 17 Oct 2014 - 17:15

Joli les amis!

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
Téca
Saturne
avatar

Nombre de messages : 1482
Age : 26
Date d'inscription : 09/08/2006
Localisation : Belgrade

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 17 Oct 2014 - 17:33

ttf a écrit:
Remarque : le ZWO est moins cher...

Pas si je l'ai d'occasion Wink
Revenir en haut Aller en bas
stef-astro
comité
avatar

Nombre de messages : 3942
Age : 48
Date d'inscription : 28/02/2011
Localisation : Jambes (Namur)

MessageSujet: Re: Autoguider une vielle HEQ5   Ven 17 Oct 2014 - 18:46

thumright thumright thumright beau boulot les gas !

_________________
Il n’existe rien qui fasse obstacle à l’infinité des mondes. Épicure(341-270 av. J.C.)

https://dso-browser.com/profile/stephane_lem
https://www.flickr.com/photos/stef-astro/


http://stef-astro.wix.com/astro

Revenir en haut Aller en bas
http://stef-astro.wix.com/astro

Autoguider une vielle HEQ5
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Autoguider une vielle HEQ5
» Une vielle légende hindoue
» Ma plus vielle et mon plus jeune...
» config HEQ5+objo pour ATACAMA
» je souhaiterais pour le guidage utiliser Orion StarShoot Autoguider, vos avis SVP

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum AstroNamur ASBL - Astronomie Amateur :: Le forum :: Le Matériel Astro - Les Instruments - Les Questions - Les Trucs et Astuces-
Sauter vers:
