 FunCube - Premier Test

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: FunCube - Premier Test   Ven 13 Juil 2012 - 0:15

Salut tous,


C'est les vacances pour moi ! je me suis donc lancé dans le test du funcube. http://www.funcubedongle.com/
J'ai donc remonté mon antenne a météores que j'ai installé dans le jardin, tiré un cable coax...

Comme je n'ai pas encore de conneceur sma pour le dongle funcube, c'est un simple fil qui fait le contact lol! lol! lol!

Je dois dire que j'y connais pas grand chose en radio-Amateur, AM, FM LSB.... Alors je patauge un peu, mais pour débuter je tente de capter la radio...

Bon, j'arrive a capter "Radio Contact", la classe ! Mais niveau qualité, je fais mieux avec mon radio réveil lol! lol!


Petit apercu de ma station d'écoute, j'utlise SDR-Radio:


Pas vraiment d'objectif, on vera avec le temps... Capter l'ISS, les images météos, les météores...


Revenir en haut Aller en bas
http://www.smallmadtv.com
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4813
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: FunCube - Premier Test   Ven 13 Juil 2012 - 8:34

et pour le fun, essaye de capter une petite station de nombres lol!

Tu nous expliqueras ça se soir geek

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Ven 13 Juil 2012 - 12:45

Salut,

J'avais jamais entendu parlé de çà Wink


Avec le funcube on peut capter les ondes de 64MHz a 1700MHz (bande des 6m à 23cm) Bandes VHF/UHF


Je reviens du marchant local d'électronique, pour trouver des connecteur sma, c'est pas simple...
Il me parle déjà d'une pince a sertir... De plus il n'avait pas de connecteur sma inversé (si j'ai bien compris).
Mais d'après moi, c'est un connecteur normal sma...




TTF ? tu as fais quoi pour ton dongle et tes antennes? le cable?

J'ai lu plein de truc sur le net, mais je m'y perds pour le moment Wink
sma, type N, RG58, SMA-RP....

Antenne : QFH, Tunstile, discone..
Revenir en haut Aller en bas
http://www.smallmadtv.com
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Ven 13 Juil 2012 - 13:23

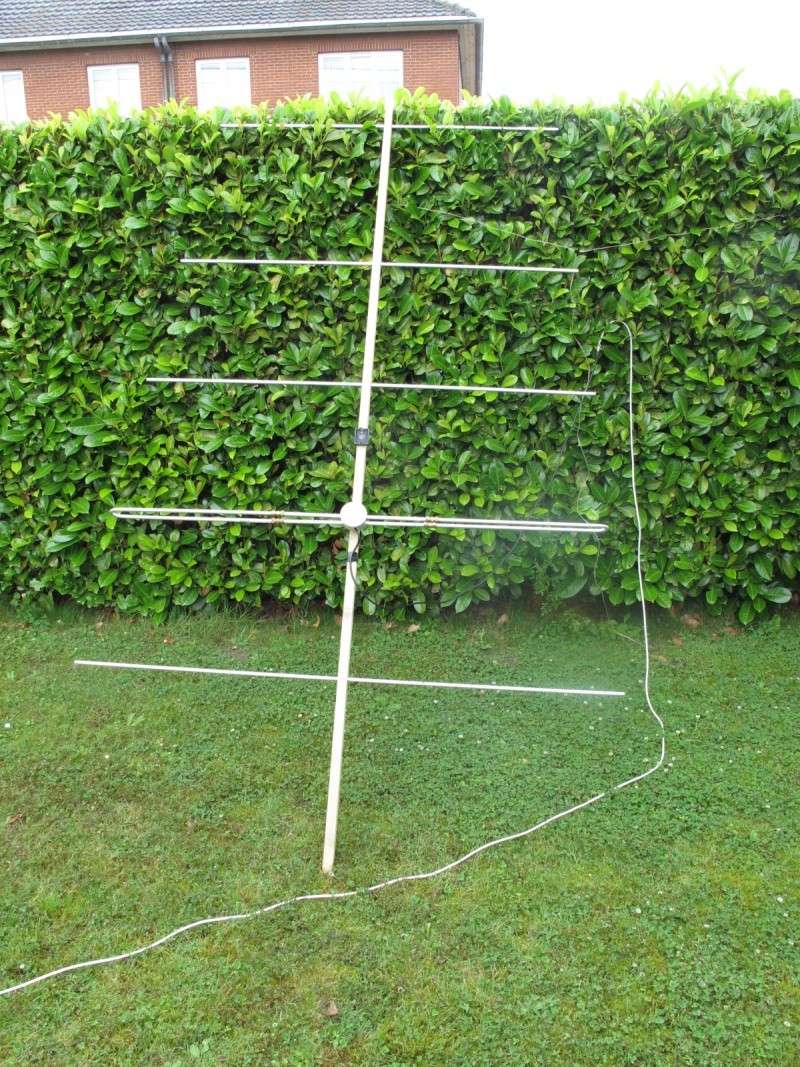

une chite photo de mon antenne:

Revenir en haut Aller en bas
http://www.smallmadtv.com
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Ven 13 Juil 2012 - 13:24

Et une petite vue de mes connections en attendant les connecteurs sma

Revenir en haut Aller en bas
http://www.smallmadtv.com
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Sam 14 Juil 2012 - 15:01

Aide-mémoire perso:

Revenir en haut Aller en bas
http://www.smallmadtv.com
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Sam 14 Juil 2012 - 15:06

Données Radio de Charleroi Airport:
http://worldaerodata.com/wad.cgi?id=BE68546



CHARLEROI TWR 121.3 257.8 (Tower, je suppose)
CHARLEROI GND 121.8 (Communication ground, je suppose)
Revenir en haut Aller en bas
http://www.smallmadtv.com
Admin
Neptune
avatar

Nombre de messages : 4688
Date d'inscription : 21/07/2005
Localisation : Namur, Salzinnes

MessageSujet: Re: FunCube - Premier Test   Sam 14 Juil 2012 - 15:12

Revenir en haut Aller en bas
Admin
Neptune
avatar

Nombre de messages : 4688
Date d'inscription : 21/07/2005
Localisation : Namur, Salzinnes

MessageSujet: Re: FunCube - Premier Test   Sam 14 Juil 2012 - 15:13

Oufti, on se télescope dans les messages
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Sam 14 Juil 2012 - 22:23

Salut tous,

Nouvelle antenne pour s'amuser en attendant les connecteur sma... lol!

J'ai tenté un dipole pour la tour de controle de Charleroi:


Ensuite, j'ai amélioré ma connections funcube + cage de faraday pour limiter les perturbation:



Mais, je ne capte rien de charleroi... tjs "radio contact", mais pas de signal en dehors de la fm classique

Je fini ma journée un peu bredouille... j'ai bricolé...



Revenir en haut Aller en bas
http://www.smallmadtv.com
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Sam 14 Juil 2012 - 22:38

Wow... On n'a pas le temps de répondre...

SMA : je trouve tout dans une boutique près de chez moi...
Si il te faut quelque chose, fait signe.

De mon coté, j'ai décidé d'utiliser le connecteur BNC comme norme.
Donc, j'ai un adaptateur SMA - BNC male, et une série de connecteur BNC quelque chose...

SDR-Radio : pas mal... Mais il y a plus de littérature sur Speclab.

http://www.qsl.net/dl4yhf/spectra1.html

Le reste : si tu viens demain, j'embarque une partie du matos pour te montrer.

Sinon, vais répondre plus en détails. Mais pour le moment : dodo...

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Dim 15 Juil 2012 - 21:51

Ok, après une journée perturbée... (déjà par l'occultation ratée du matin)...

Comme je disais : Andy, on voit que tu es en congé... lol!

De mon coté, mon FunCube travaille donc avec 4 antennes.

2 achetées :
- une 468 - 856 Mhz (pour le 600mhz solaire)
- une 100mhz (pour les perturbations sur bande FM)

3 construites :
- une 408 Mhz Yagi 16 éléments
http://www.bambi.net/sara/AntDesg.pdf

- une 143 Mhz Yagi 50ohm 3 éléments démontable
http://www.qsl.net/dk7zb/

(le lien est une mine d'idée pour les antennes...)

- une antenne CB 11m reconvertie au 6m (modification de la self + réduction
à 1/2 onde)

La troisième est la dernière née... elle est branchée sur le IC50 pour la réception de la balise de Dourbes ou de Ypres.

Je ne pouvais décemment pas installer une Yagi 3 élements dans mon jardin pour la détection de météores à la sauce Belge... Donc, je prends la direction d'une verticale omni-directionnelle pour capter les météores.

En tout cas, de chez moi, je capte clairement les deux balises en USB !
Je suppose donc que j'aurai une variation du signal avec l'augmentation ionosphérique. Maintenant, il me faut un PC miniature, avec capture sur pour audio, qui ne consomme pas trop pour laisser cela en activité.

En parallèle, le FunCube va être branché en permanence sur le 143.050 Mhz du radar de Graves. Je vais me ré-attaquer à la question de l'azimut à utiliser (en direct ou décalé) mais en tout cas, l'altitude est d'environ 45° pour capter les "ricochets" en haute altitude.

De part son émission, le radar envoie un signal sur le 143.050 Mhz et un gisement de 180° entre l'est, le sud et l'ouest. Le balayage est effectué par secteur de 45°,
avec un faisceau de 8° d'ouverture en Azimut et 20° en élévation... Il y a donc avec les 4 émetteurs 4 zones éclairées en permanence.

Une fois son antenne bien dirigée, on doit pouvoir détecter les signaux en haute atmosphère.

Question sofware, j'ai testé du plus simple (Spectran) en passant par Spectrum Lab, Orbitron (super complet), ton SDRRADio déjà nommé, mais aussi HDSR, Spectravue, Sat Explorer, etc...

Pour le moment, je teste avec SpectrumLab, qui est souvent repris dans les protocoles d'observation.

Je m'attaque à une Yagi de 143Mhz "fixe" (pas trop grand) et comme cela le FunCube sera opérationnel 24h/24.

Plus d'info quand j'aurai fini d'installer définitivement tout cela...









_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Dim 15 Juil 2012 - 21:56

Remarque : avant de m'attaquer aux météores en permanence, je passerai par la détection satellite, comme montré sur le dessin :


_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Dim 15 Juil 2012 - 22:31

Il y a une alerte de haute activité solaire, cette nuit...

Donc... Prêt pour une nuit d'analyse sur Dourbes...
(sorry pour la qualité d'image, mais c'est mon GSM...)



Et on verra bien ce que cela donne demain matin...

A+
TTF
Revenir en haut Aller en bas
http://www.beastro.be
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Lun 16 Juil 2012 - 11:49

En déplacement entre deux meetings...
(pratique, un chauffeur Wink )
J'ai examiné les observations de la nuit transférées automatiquement sur mon IPAD.

1) doit modifier mon paramètre d'analyse, il faut tourner à 3min au lieu de 5...

2) A 1:19 du matin, une trace d'activité très claire... Sur l'antenne omni+49.97Mhz



Que je devrai analyser au niveau des données chiffrées ce soir...

Intéressant... study
Revenir en haut Aller en bas
http://www.beastro.be
Admin
Neptune
avatar

Nombre de messages : 4688
Date d'inscription : 21/07/2005
Localisation : Namur, Salzinnes

MessageSujet: Re: FunCube - Premier Test   Lun 16 Juil 2012 - 13:02

Super interessant.

Et avec mon récepteur décamétrique, sur quelle fréquence puis-je me mettre?

J'ai vu des antennes décamétriques pas trop compliqués. Dans les années 80, j'avais une antenne filaire pour la réception des cartes météo marines et satellites aux alentours des 100-150 kHz d'Offenbach (facsimilé météo)
Cela fonctionnait bien sauf lors des épisodes orageux dans les 1000 km autour de chez moi où les décharges électriques parasitaient la réception.

Je me rappelle avoir assisté à une conférence aux FUNDP organisée par Anne Lemaitre ou une physicienne de Lille étudiait les rentrées météoritiques avec le signal d'une radio russe en ondes longues ou moyennes. Je cherche sur internet ce sujet mais sans succès. Je vais envoyer un mail à Anne Lemaitre.
Revenir en haut Aller en bas
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Lun 16 Juil 2012 - 15:49

Dans ton cas, tu devrais facilement écouter Jupiter:


http://www.sosdevoirs.org/blogue/2009/03/02/radio-jupiter/

Revenir en haut Aller en bas
http://www.smallmadtv.com
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Lun 16 Juil 2012 - 18:36

Voilà, j'ai mon adapteur SMA => Coax






Bonne nouvelle je capte beaucoup mieux les radios ! Mais j'ai tjs rien depuis Charleroi Airport...
Revenir en haut Aller en bas
http://www.smallmadtv.com
Admin
Neptune
avatar

Nombre de messages : 4688
Date d'inscription : 21/07/2005
Localisation : Namur, Salzinnes

MessageSujet: Re: FunCube - Premier Test   Lun 16 Juil 2012 - 18:56

Charleroi n'émet pas tout le temps mais uniquement quand il y a du trafic aérien.

Il faut voir aussi si tu es visible radiophoniquement parlant. N'as tu pas un obstacle entre ton domicile et l'aéroport?
Revenir en haut Aller en bas
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Lun 16 Juil 2012 - 22:59

Tiens, déjà 22h20...
Comme le temps passe quand on s'amuse...
Je rentre du boulot... Evil or Very Mad

Jean-Marie, pour le Soleil et Jupiter , j'ai oublié de préciser que j'avais aussi
bricolé une autre antenne... Une filiaire, celle-là, du type utilisé pour Radio-Jove

http://radiojove.gsfc.nasa.gov/telescope/ant_manual.pdf

Je n'ai pas pris du fil multi-élément, mais ai gardé les longueurs en adaptant sur
du 50ohm. A utiliser sur du 21Mhz, qui serait bien adapté pour ces deux observations..

Entretemps, c'est reparti pour un nuit d'observation automatique. Je ferai un petit schéma sur le topo technique un de ces jours.

Tout d'abord, retour sur l'observation d'hier... En effet, j'ai analysé les données d'un point de vue "mesures" et cela donne ceci :



On peut bien distinguer un signal plus fort sur la zone entre 1000 et 1500hz, ce qui correspond, à ce que j'ai compris,
à la porteuse de Dourbes.. Suite à une ionisation, il y a une meilleure réception. Mais comme le signal est "non directionnel",
cela ne devrait pas être un météore, mais bien les effets du flare... scratch

Supposition de ma part. Si quelqu'un si connait plus, qu'il fasse signe dwarf

Entretemps, j'ai amélioré le setup du logiciel, voici la console actuelle :



Du coté gauche le spectre qui défile, de l'autre, l'analyse numérique (Fourier) du signal avec une
décomposition par bandes de fréquences.

Dorénavant, j'ai adopté les setup de capture du protocole de BRAMS (utilisable pour GRAVES) pour le sauvetage des données.

voir : http://brams.aeronomie.be/files/2011_2015.exe

On verra demain... salut
Revenir en haut Aller en bas
http://www.beastro.be
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Mar 17 Juil 2012 - 11:45

Ok, j'ai trouvé pour modifier l'heure lol!

Revenir en haut Aller en bas
http://www.smallmadtv.com
Andy
Rang: Administrateur
avatar

Nombre de messages : 4565
Age : 38
Date d'inscription : 24/04/2006
Localisation : Auvelais

MessageSujet: Re: FunCube - Premier Test   Mar 17 Juil 2012 - 12:29

Premier avion capturé lol!



Je me suis branché sur le 121.3MHz, Yagi pointé a l'ouest, et j'ai attendu...





Revenir en haut Aller en bas
http://www.smallmadtv.com
ttf
Rang: Administrateur
avatar

Nombre de messages : 5877
Age : 56
Date d'inscription : 31/08/2006
Localisation : Wezembeek - Bruxelles

MessageSujet: Re: FunCube - Premier Test   Mar 17 Juil 2012 - 12:46

Techniquement, c'est moins dangereux qu'un laser vert, non ? lol!

J'insralle le fil 20mhz ce soir... Si j'ai le temps !

_________________
Il faut toujours viser la Lune, car même en cas d'échec, on atterrit dans les étoiles.
(Oscar Wilde)
Revenir en haut Aller en bas
http://www.beastro.be
Lemju
Rang: Administrateur
avatar

Nombre de messages : 4813
Age : 35
Date d'inscription : 13/07/2011
Localisation : Forville

MessageSujet: Re: FunCube - Premier Test   Mar 17 Juil 2012 - 13:00

Bon si on retrouve un avion dans ton jardin on saura pourquoi lol!

_________________
Nous sommes tous des poussières d'étoil...tchoummm... Rhaaaa, $@#%£ d'allergies...

Ma galerie Astrobin et Flickr

SITE D'OBSERVATION DE RAMILLIES
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: FunCube - Premier Test

Revenir en haut Aller en bas

FunCube - Premier Test
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Premier Test du Mak 180
» 7 novembre 1963: premier test pad abort pour Apollo
» premier test inova pla_c2
» premier test sur un aspirateur
» nébuleuse du cône en Ha / premier test

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum AstroNamur ASBL - Astronomie Amateur :: Le forum :: Bricolage astro-
Sauter vers:
